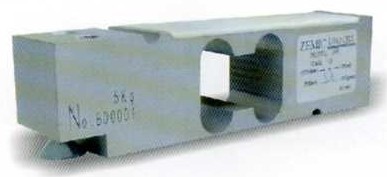

Тензодатчик L6S

Материал - алюминиевый сплав.
Класс точности - С3D
Защита от перегрузки.
Применение - малые платформенные весы.
Рекомендуемый размер платформы: 400x400мм
тензодатчик L6S




Номинальная нагрузка

Модель

3 кг

L6S-C3D-3kg-0.38B

5 кг

L6S-C3D-5kg-0.38B

8 кг

L6S-C3D-8kg-0.38B

20 кг

L6S-C3D-20kg-0.38B

30 кг

L6S-C3D-30kg-0.38B

35 кг

L6S-C3D-35kg-0.38B

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

C3D

Температ. отклонение чувствительности (%FS/10°С )

0.017

Номинальная чувствительность (мВ/В)

2.0+0.2

Температ. отклонение нуля (%FS/10°С )

0.02

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 -+40

Нелинейность (%FS)

0.02

Рабочий диапазон температур, °С

-20 -+65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 -12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(?)

409+6

Предельная нагрузка (%FS)

150

Выходное сопротивление (?)

350+3

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (M?)

?5000(50DVC)

Класс защиты по EN 60 529

IP65

Балансировка нуля (%FS)

2.0

Длина кабеля, м

0.38

Погрешность при эксцентричной нагрузке (OIML R76), %

0.02

Спецификация кабеля

4-х жильный экранированный Ø 5 мм




чертеж тензодатчика l6l, габаритные размеры
