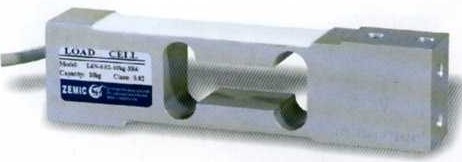

Тензодатчик L6N

Материал - алюминиевый сплав.
Собственный вес датчика - 500 г
Применение - торговые весы, настольные весы и т.п.
Рекомендуемый размер платформы: 400x400мм
тензодатчик L6N




Номинальная нагрузка

Модель

Тип резьбы

M

3 кг

L6N-C3-3kg-3B6

M6

5 кг

L6N-C3-5kg-3B6

M6

8 кг

L6N-C3-8kg-3B6

M6

10 кг

L6N-C3-10kg-3B6

M6

15 кг

L6N-C3-15kg-3B6

M6

20 кг

L6N-C3-20kg-3B6

M6

30 кг

L6N-C3-30kg-3B6

M6

50 кг

L6N-C3-50kg-3B6

M6

75 кг

L6N-C3-75kg-3B6

M6

100 кг

L6N-C3-100kg-3B6

M6

3 кг

L6N-C3-3kg-3YB6

1/4-20UNC

5 кг

L6N-C3-5kg-3YB6

1/4-20UNC

8 кг

L6N-C3-8kg-3YB6

1/4-20UNC

10 кг

L6N-C3-10kg-3YB6

1/4-20UNC

15 кг

L6N-C3-15kg-3YB6

1/4-20UNC

20 кг

L6N-C3-20kg-3YB6

1/4-20UNC

30 кг

L6N-C3-30kg-3YB6

1/4-20UNC

50 кг

L6N-C3-50kg-3YB6

1/4-20UNC

75 кг

L6N-C3-75kg-3YB6

1/4-20UNC

100 кг

L6N-C3-100kg-3YB6

1/4-20UNC

10lb

L6N-C3-10-3B6

M6

15lb

L6N-C3-15-3B6

M6

20lb

L6N-C3-20-3B6

M6

30lb

L6N-C3-30-3B6

M6

50lb

L6N-C3-50-3B6

M6

100lb

L6N-C3-100-3B6

M6

200lb

L6N-C3-200-3B6

M6

10lb

L6N-C3-10-3YB6

1/4-20UNC

15lb

L6N-C3-15-3YB6

1/4-20UNC

20lb

L6N-C3-20-3YB6

1/4-20UNC

30lb

L6N-C3-30-3YB6

1/4-20UNC

50lb

L6N-C3-50-3YB6

1/4-20UNC

100lb

L6N-C3-100-3YB6

1/4-20UNC

200lb

L6N-C3-200-3YB6

1/4-20UNC

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-)  Голубой Сенсор(+) Коричневый Сенсор(-) Прозрачный(Экран)

Технические характеристики

Класс точности

OIML R60 C3

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

2.0+0.2

Температ. отклонение нуля( %FS/10°С )

0.017

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 -+40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 -+65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 -12(DC)

Ползучесть (%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

409+6

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3

Разрушающая нагрузка (%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP65

Балансировка нуля (%FS)

2.0

Длина кабеля, м

3

Погрешность при эксцентричной нагрузке (OIML R76), %

0.02

Спецификация кабеля

6-х жильный экранированный Ø 5мм

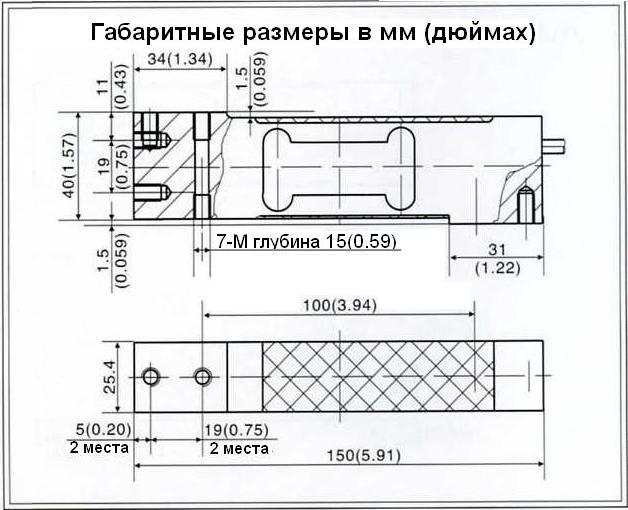

чертеж тензодатчика l6d, габаритные размеры
