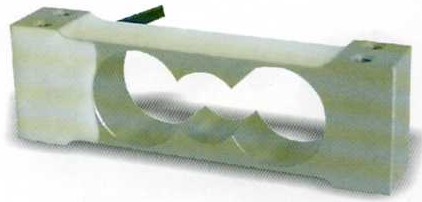

Тензодатчик L6J1

Материал - алюминиевый сплав.
Собственный вес датчика - 20 г
Применение - торговые весы, электронные весы.
Рекомендуемый размер платформы: 200x200мм
тензодатчик L6J1




Номинальная нагрузка

Модель

0.3 кг

L6J1-C3D-0.3kg-0.45B

0.4 кг

L6J1-C3D-0.4kg-0.45B

0.5 кг

L6J1-C3D-0.5kg-0.45B

0.6 кг

L6J1-C3D-0.6kg-0.45B

1.0 кг

L6J1-C3D-1kg-0.45B

3.0 кг

L6J1-C3D-3kg-0.45B

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

C3D

Температ. отклонение чувствительности (%FS/10°С )

0.03

Номинальная чувствительность (мВ/В)

1.0+0.1

Температ. отклонение нуля( %FS/10°С )

0.03

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 -+40

Нелинейность (%FS)

0.02

Рабочий диапазон температур, °С

-35 -+65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 -12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

394+6

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP65

Балансировка нуля (%FS)

2.0

Длина кабеля, м

0.45

Погрешность при эксцентричной нагрузке (OIML R76), %

0.02

Спецификация кабеля

4-х жильный экранированный Ø 3мм

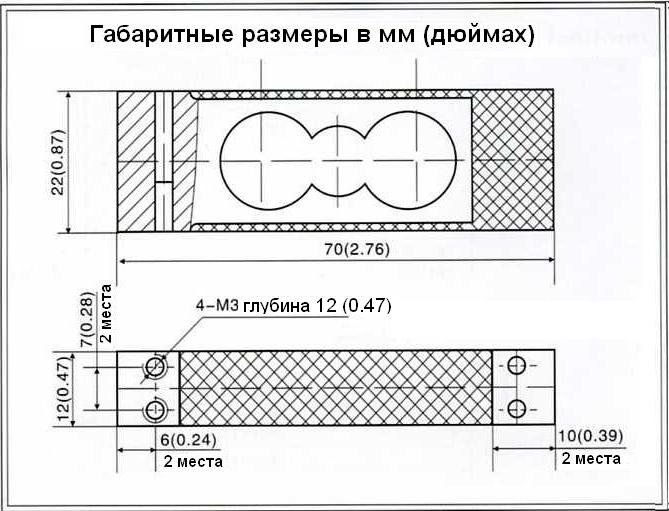

чертеж тензодатчика l6d, габаритные размеры
