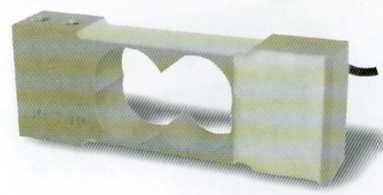

Тензодатчик L6J

Материал - алюминиевый сплав.
Собственный вес датчика - 90 г
Применение - торговые весы, электронные весы.
Рекомендуемый размер платформы: 200x200мм
тензодатчик L6J




Номинальная нагрузка

Модель

1 кг

L6J-C3D-1kg-0.45B

2 кг

L6J-C3D-2kg-0.45B

3 кг

L6J-C3D-3kg-0.45B

5 кг

L6J-C3D-5kg-0.45B

8 кг

L6J-C3D-8kg-0.45B

10 кг

L6J-C3D-10kg-0.45B

15 кг

L6J-C3D-15kg-0.45B

20 кг

L6J-C3D-20kg-0.45B

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-)
 Прозрачный(Экран)

Технические характеристики

Класс точности

C3D

Температ. отклонение чувствительности (%FS/10°С)

0.02

Номинальная чувствительность (мВ/В)

1.5+0.2

Температ. отклонение нуля (%FS/10°С)

0.02

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 -+40

Нелинейность (%FS)

0.02

Рабочий диапазон температур, °С

-35 -+65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 -12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

409+6

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3

Разрушающая нагрузка (%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP65

Баланс нуля (%FS)

2.0

Длина кабеля, м

0.45

Погрешность при эксцентричной нагрузке (OIML R76), %

0.02

Спецификация кабеля

4-х жильный экранированный Ø 3мм

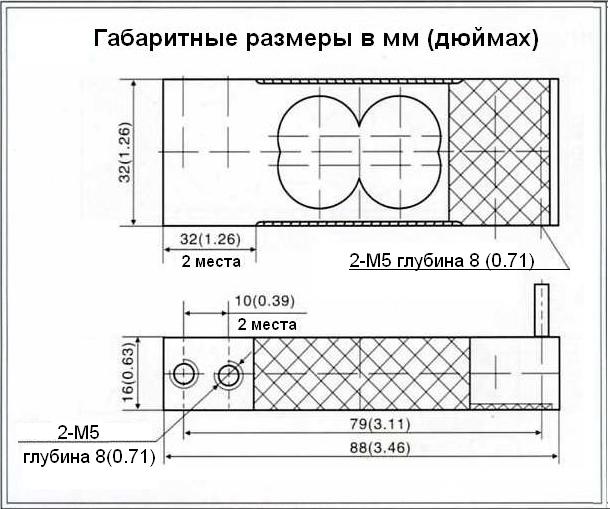

чертеж тензодатчика l6d, габаритные размеры
