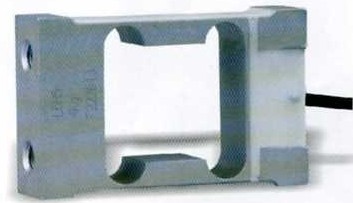

Тензодатчик L6H5

Материал - алюминиевый сплав.
Собственный вес датчика - 140 г
Применение - платформенные весы на базе одного датчика.
Рекомендуемый размер платформы: 200x200мм
тензодатчик L6H5




Номинальная нагрузка

Модель

4 кг

L6H5-C3D-4kg-1.75B

5 кг

L6H5-C3D-5kg-1.75B

6 кг

L6H5-C3D-6kg-1.75B

8 кг

L6H5-C3D-8kg-1.75B

10 кг

L6H5-C3D-10kg-1.75B

20 кг

L6H5-C3D-20kg-1.75B

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

C3D

Температ. отклонение чувствительности (%FS/10°С )

0.017

Номинальная чувствительность (мВ/В)

2.0+0.2

Температ. отклонение нуля( %FS/10°С )

0.02

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 -+40

Нелинейность (%FS)

0.02

Рабочий диапазон температур, °С

-35 -+65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 -12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

409+6

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP65

Балансировка нуля (%FS)

2.0

Длина кабеля, м

1,75

Погрешность при эксцентричной нагрузке (OIML R76), %

0.02

Спецификация кабеля

4-х жильный экранированный Ø 3,8мм

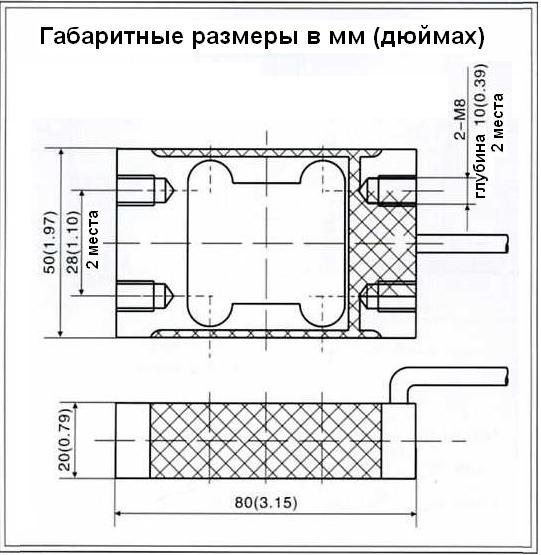

чертеж тензодатчика l6h5, габаритные размеры
