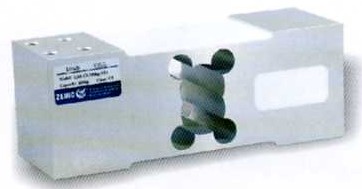

Тензодатчик L6G

Материал - алюминиевый сплав
Собственный вес датчика - 1,8 кг
Применение - платформенные весы на базе одного или двух датчиков.
Рекомендуемый размер платформы: 600x600 мм
тензодатчик L6G




Номинальная нагрузка, кг

Модель

Выходное сопро
тивление, Ом

50

L6G-C3-50kg-3G6

350

100

L6G-C3-100kg-3G6

350

150

L6G-C3-150kg-3G6

350

200

L6G-C3-200kg-3G6

350

250

L6G-C3-250kg-3G6

350

300

L6G-C3-300kg-3G6

350

500

L6G-C3-500kg-3G6

350

600

L6G-C3-600kg-3G6

350

50

L6G-C3-50kg-3G6-R1

1000

100

L6G-C3-100kg-3G6-R1

1000

150

L6G-C3-150kg-3G6-R1

1000

200

L6G-C3-200kg-3G6-R1

1000

250

L6G-C3-250kg-3G6-R1

1000

300

L6G-C3-300kg-3G6-R1

1000

500

L6G-C3-500kg-3G6-R1

1000

600

L6G-C3-600kg-3G6-R1

1000

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Голубой Сенсор(+) Желтый Сенсор(-) Прозрачный(Экран)

Технические характеристики

Класс точности

OIML R60 C3

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

2.0+0.2

Температ. отклонение нуля( %FS/10°С )

0.017

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 -+40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 -+65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 -12(DC)

Ползучесть(%FS/30мин)

0.015

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

409+6 или1065+15

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3 или1000+5

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP65

Балансировка нуля (%FS)

2.0

Длина кабеля, м

3

Погрешность при эксцентричной нагрузке (OIML R76), %

0.02

Спецификация кабеля

6-ти жильный экранированный Ø 6мм

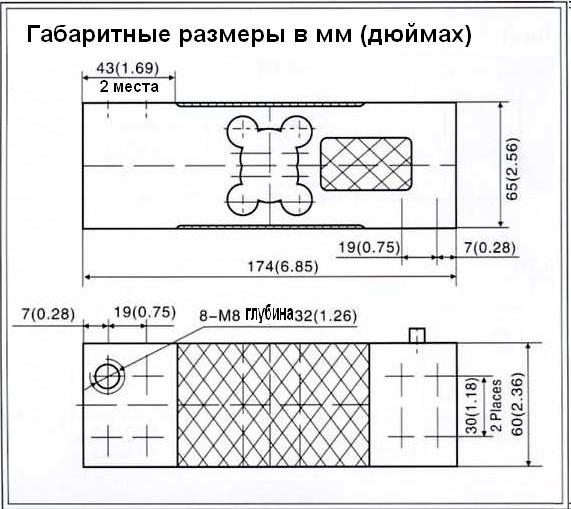

чертеж тензодатчика l6d, габаритные размеры
