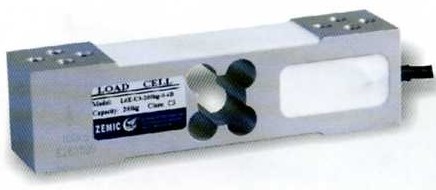

Тензодатчик L6E

Материал - алюминиевый сплав
Собственный вес датчика - 600 г
Применение - торговые, настольные весы и.п.
Рекомендуемый размер платформы: 400x400 мм
тензодатчик L6E




Номинальная нагрузка

Модель

50 кг

L6E-C3-50kg-2B

60 кг

L6E-C3-60kg-2B

80 кг

L6E-C3-80kg-2B

100 кг

L6E-C3-100kg-2B

150 кг

L6E-C3-150kg-2B

200 кг

L6E-C3-200kg-2B

300 кг

L6E-C3-300kg-2B

ПОДКЛЮЧЕНИЕ

Красный Питание(+) Белый Сигнал(-) Черный Питание(-) Зеленый Сигнал(+) Прозрачный(Экран)

Технические характеристики

Класс точности

OIML R60 C3

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

2.0+0.2

Температ. отклонение нуля( %FS/10°С )

0.017

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 -+40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 -+65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 -12(DC)

Ползучесть(%FS/30мин)

0.015

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

406+6

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP 65

Баланс нуля (%FS)

2.0

Длина кабеля, м

2

Погрешность при эксцентричной нагрузке (OIML R76), %

0.02

Спецификация кабеля

4-х жильный экранированный Ø 5мм

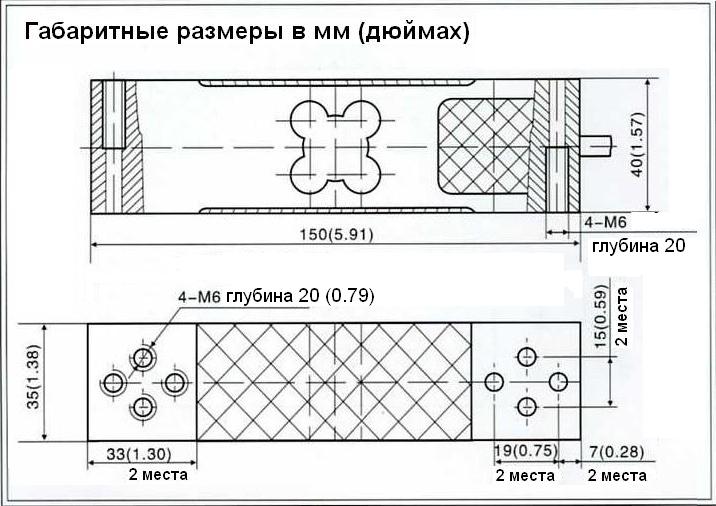

чертеж тензодатчика l6d, габаритные размеры
