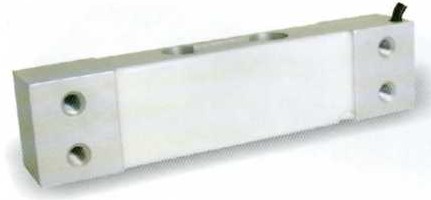

Тензодатчик l6d
Материал - алюминиевый сплав.
Собственный вес датчика - 210 г
Применение - малые платформенные весы,
торговые весы.
Рекомендуемый размер платформы: 250x350 мм
|
 |
|
Номинальная
нагрузка, кг |
Модель |
Выходное сопротивление, Ом |
|
2.5 |
L6D-C3-2.5kg-0.4B |
350 |
|
3.0 |
L6D-C3-3.0kg-0.4B |
350 |
|
5.0 |
L6D-C3-5.0kg-0.4B |
350 |
|
6.0 |
L6D-C3-6.0kg-0.4B |
350 |
|
8.0 |
L6D-C3-8.0kg-0.4B |
350 |
|
10.0 |
L6D-C3-10.0kg-0.4B |
350 |
|
15.0 |
L6D-C3-15.0kg-0.4B |
350 |
|
20.0 |
L6D-C3-20.0kg-0.4B |
350 |
|
30.0 |
L6D-C3-30.0kg-0.4B |
350 |
|
35.0 |
L6D-C3-35.0kg-0.4B |
350 |
|
40.0 |
L6D-C3-40.0kg-0.4B |
350 |
|
50.0 |
L6D-C3-50.0kg-0.4B |
350 |
|
2.5 |
L6D-C3-2.5kg-0.4B-R1 |
1000 |
|
3.0 |
L6D-C3-3.0kg-0.4B-R1 |
1000 |
|
5.0 |
L6D-C3-5.0kg-0.4B-R1 |
1000 |
|
6.0 |
L6D-C3-6.0kg-0.4B-R1 |
1000 |
|
8.0 |
L6D-C3-8.0kg-0.4B-R1 |
1000 |
|
10.0 |
L6D-C3-10.0kg-0.4B-R1 |
1000 |
|
15.0 |
L6D-C3-15.0kg-0.4B-R1 |
1000 |
|
20.0 |
L6D-C3-20.0kg-0.4B-R1 |
1000 |
|
30.0 |
L6D-C3-30.0kg-0.4B-R1 |
1000 |
|
35.0 |
L6D-C3-35.0kg-0.4B-R1 |
1000 |
|
40.0 |
L6D-C3-40.0kg-0.4B-R1 |
1000 |
|
50.0 |
L6D-C3-50.0kg-0.4B-R1 |
1000 |
ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал (-) Прозрачный(Экран)
Технические характеристики
|
Класс точности |
OIML R60 C3 |
Температ. отклонение чувствительности (%FS/10°С ) |
0.014 |
|
Номинальная чувствительность (мВ/В) |
2.0+0.2 |
Температ. отклонение нуля (%FS/10°С ) |
0.017 |
|
Общая ошибка (%FS) |
0.02 |
Диапазон термокомпенсации, °С |
-10 -+40 |
|
Нелинейность (%FS) |
0.017 |
Рабочий диапазон температур, °С |
-35 -+65 |
|
Гистерезис (%FS) |
0.01 |
Диапазон напряжения питания (В) |
5 -12(DC) |
|
Ползучесть(%FS/30мин) |
0.015 |
Максимально допустимое напряжение питания (В) |
18(DC) |
|
Входное сопротивление(Ω) |
409+6 или 1060+15 |
Предельная нагрузка (%FS) |
150 |
|
Выходное сопротивление (Ω) |
350+3 или 1000+5 |
Разрушающая нагрузка(%FS) |
300 |
|
Сопротивление изоляции (MΩ) |
≥5000(50DVC) |
Класс защиты по EN 60 529 |
IP 65 |
|
Балансировка нуля (%FS) |
2.0 |
Длина кабеля, м |
0.4 |
|
Погрешность при эксцентричной нагрузке (OIML R76), % |
0.017 |
Тип кабеля |
4-жильный экранированный, Ø 3.8мм |
|
