Тензодатчик L6C

Материал - алюминиевый сплав.
Собственный вес датчика - 360 г
Применение - платформенные весы на основе одного либо двух датчиков.
Рекомендуемый размер платформы: 600x600 мм
тензодатчик L6C




Номинальная нагрузка

Модель

3 кг

L6С-C3D-3kg-0.35P5

5 кг

L6С-C3D-5kg-0.35P5

8 кг

L6С-C3D-8kg-0.35P5

20 кг

L6С-C3D-20kg-0.35P5

30 кг

L6С-C3D-30kg-0.35P5

50 кг

L6С-C3D-50kg-0.35P5



ПОДКЛЮЧЕНИЕ
 -Питание (+),  -Питание (-),  -Сигнал (+),  -Сигнал (-),  (экран)

Технические характеристики

Класс точности

C3D

Температ. отклонение чувствительности (%FS/10°С)

0.017

Номинальная чувствительность (мВ/В)

1.9+0.2

Температ. отклонение нуля (%FS/10°С)

0.02

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 -+40

Нелинейность (%FS)

0.02

Рабочий диапазон температур, °С

-35 -+65

Неповторяемость (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

409+6

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3

Разрушающая нагрузка (%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP 65

Баланс нуля (%FS)

2.0

Длина кабеля, м

0.35

Погрешность при эксцентричной нагрузке (OIML R76), %

0.02

Спецификация кабеля

5-ти жильный шлейф

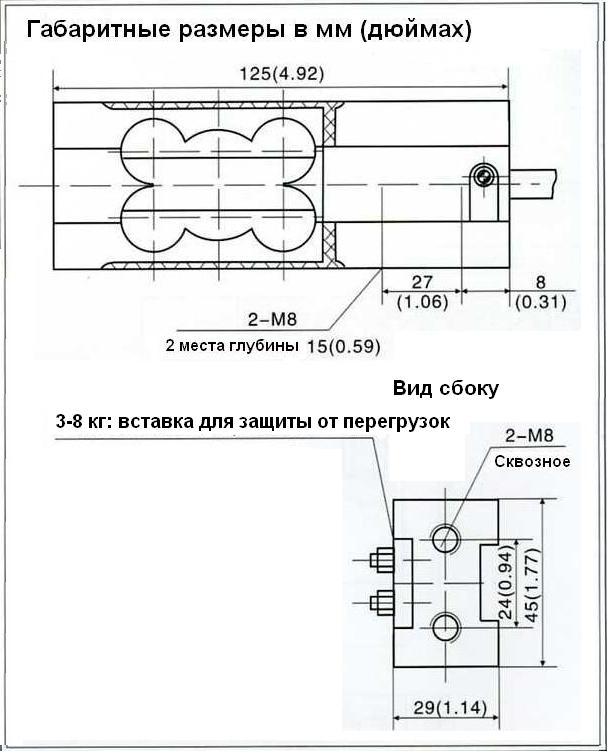

чертеж тензодатчика l6q, габаритные размеры
