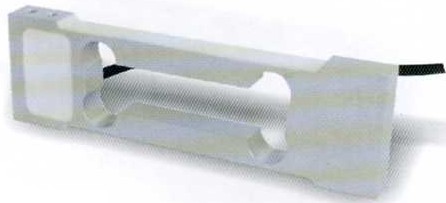

Тензодатчик L6B

Материал - алюминиевый сплав.
Собственный вес датчика - 80 г
Применение -электронные весы.
Рекомендуемый размер платформы: 200x200 мм
тензодатчик L6B




Номинальная нагрузка

Модель

0.3кг

L6B-C3D-0.3kg-0.45B

0.6кг

L6B-C3D-0.6kg-0.45B

1.2кг

L6B-C3D-1.2kg-0.45B

3кг

L6B-C3D-3kg-0.45B



ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

C3D

Температ. отклонение чувствительности (%FS/10°С )

0.03

Номинальная чувствительность (мВ/В)

0.9+0.1

Температ. отклонение нуля (%FS/10°С)

0.03

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10-+40

Нелинейность (%FS)

0.02

Рабочий диапазон температур, °С

-35-+65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть (%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление (Ω)

394+6

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP 65

Баланс нуля (%FS)

4.0

Длина кабеля, м

0.45

Погрешность при эксцентричной нагрузке (OIML R76), %

0.02

Спецификация кабеля

4-х жильный экранированный

 Ø 3.0мм

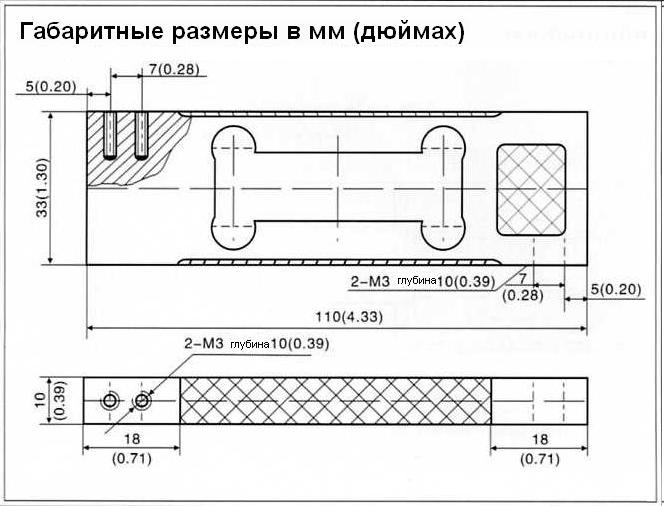

чертеж тензодатчика l6q, габаритные размеры
