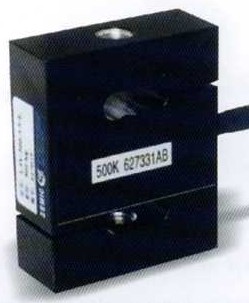

Тензодатчик L3V

Особенности исполнения :
Принцип работы - сжатие и растяжение.
Материал - алюминиевый сплав

Класс точности - С2

Собственный вес датчика - 500 г

Применение - измерение растяжение в прядильной промышленности
тензодатчик L3V




Номинальная нагрузка

Модель

200 кг

L3V-C2-200kg-2.6B

500 кг

L3V-C2-500kg-2.6B



ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

C2

Температ. отклонение чувствительности (%FS/10°С )

0.03

Номинальная чувствительность (мВ/В)

2.3±0.04

Температ. отклонение нуля( %FS/10°С )

0.03

Общая ошибка (%FS)

0.03

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.03

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.02

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.03

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

410+30

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP65

Баланс нуля (%FS)

2.0

Длина кабеля, м

2.6





Спецификация кабеля

4-х жильный экранированный Ø 5,3мм




чертеж тензодатчика l3v, габаритные размеры
