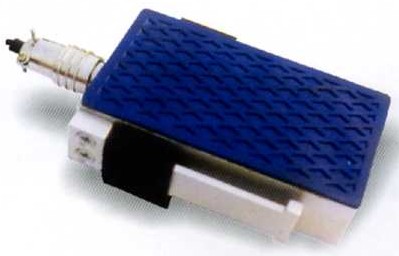

Тензодатчик L16A

Высокая надежность и стабильность. Применение - измерение нагрузки, прилагаемой на пол.
тензодатчик L16




Номинальная нагрузка,кг

Класс точности

Модель

100.0

G1

L16A-G1-100KG-6J

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

G1

Температ. отклонение чувствительности (%FS/10°С )

0.1

Номинальная чувствительность (мВ/В)

2.2+0.3

Температ. отклонение нуля( %FS/10°С )

0.1

Общая ошибка (%FS)

0.1

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.1

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.05

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.05

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

778+15

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

700+5

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP65

Нулевой сигнал (%FS)

2.0

Длина кабеля, м

6 с вилками по краям





Спецификация кабеля

4-х жильный экранированный Ø 3,8мм

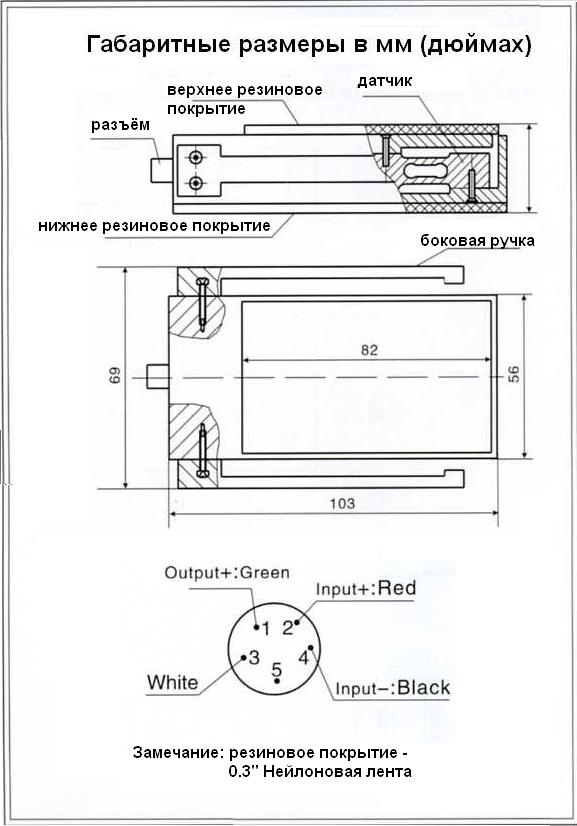

чертеж тензодатчика h9m, габаритные размеры
