Тензодатчик HM14C

Особенности исполнения :
Материал - конструкционная сталь с никелевым покрытием
Собственный вес датчика - 4,8 кг
Полная герметизация
Защита от молний - до 10000В, автоматическое восстановление.
Применение - автомобильные весы, другое электронное весовое оборудование.
Узлы встройки: HY-14-104, BY-14-103, HM-14-403, HM-14-401
тензодатчик HM14C




Номинальная нагрузка

Модель

10t

HM14C-C3-10t-13B6

20t

HM14C-C3-20t-13B6

25t

HM14C-C3-25t-13B6

30t

HM14C-C3-30t-13B6

50t

HM14C-C3-50t-13B6

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Желтый Питание(-) Голубой Сигнал (+) Белый Сигнал (-) Коричневый Сенсор(+) Черный Сенсор(-) Прозрачный(Экран)

Технические характеристики

Класс точности

C3

Температ. отклонение чувствительности (%FS/10°С )

0.02

Номинальная чувствительность (мВ/В)

1.5+0.004

Температ. отклонение нуля( %FS/10°С )

0.02

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

700+7

Предельная нагрузка (%FS)

200

Выходное сопротивление (Ω)

700+7

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP68

Баланс нуля (%FS)

1.0

Длина кабеля, м

13





Спецификация кабеля

6-ти жильный экранированный Ø 6,3мм

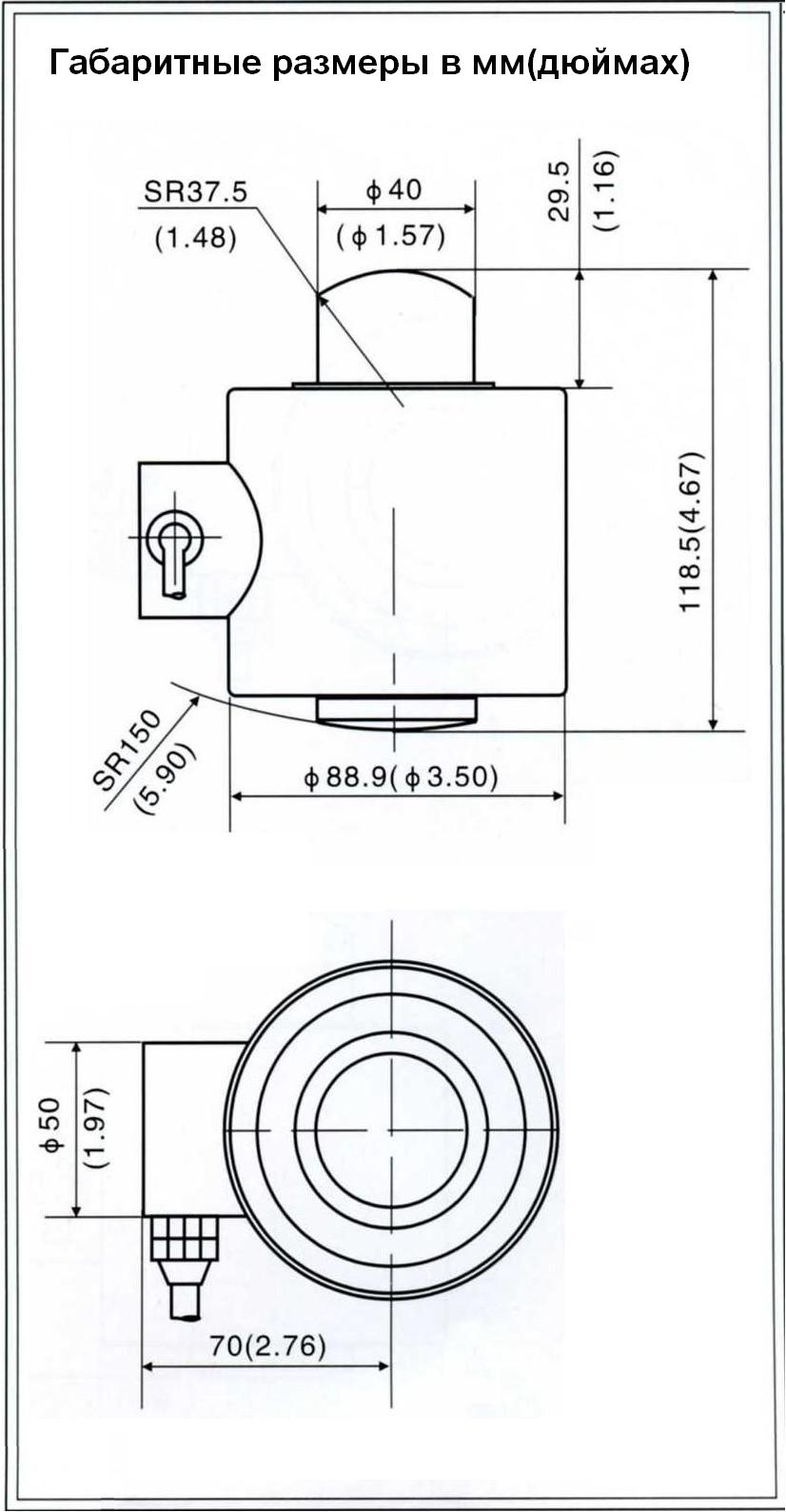

чертеж тензодатчика hm8, габаритные размеры
