Тензодатчик HM11

Особенности исполнения :
Материал - сплав стали.
Полная герметизация.
Применение - электронное весовое оборудование, такое как конвейерные, бункерные весы и т.п.

тензодатчик HM11




Номинальная нагрузка,кг

Класс точности

Модель

20.0

C3

HM11-C3-20kg-3B-SC

30.0

C3

HM11-C3-30kg-3B-SC

50.0

C3

HM11-C3-50kg-3B-SC

100.0

C3

HM11-C3-100kg-3B-SC

200.0

C3

HM11-C3-200kg-3B-SC

350.0

C3

HM11-C3-350kg-3B-SC

500.0

C3

HM11-C3-500kg-3B-SC

ПОДКЛЮЧЕНИЕ
Зеленый Питание (+)Черный Питание (-)Белый Сигнал (+)Красный Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

OIML R60 C3

NTEP III,IIIL

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

2.0+0.02

Температ. отклонение нуля( %FS/10°С )

0.017

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 -+40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 -+65

Non-repeatability (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

460+50

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3.5

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP68

Балансировка нуля (%FS)

1.0

Длина кабеля, м

3(Ø 5mm)

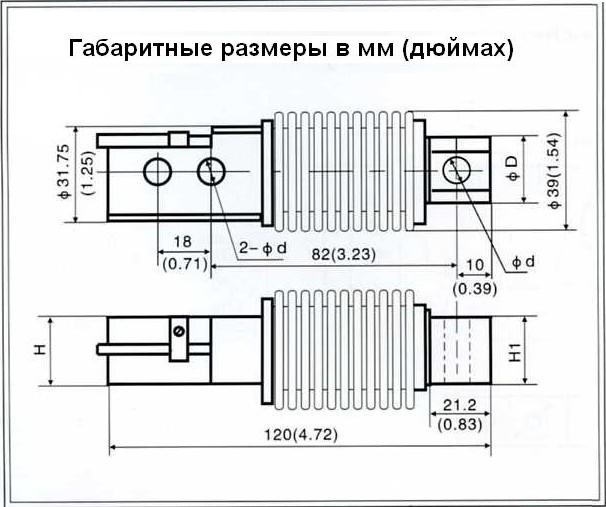

чертеж тензодатчика hm11, габаритные размеры


размеры

нагрузка

d

D

H1

H

20 - 200 кг

8,2

23

20

20

350 - 500 кг

10,3

24

19

20
