Тензодатчик H9N

Особенности исполнения :
Материал - конструкционная сталь.

Применение - платформенные, транспортные весы, другое электронное весовое оборудование.
тензодатчик H9N




Номинальная

 нагрузка, Klb

Модель

Собственный

 вес датчика, кг

25

H9N-N10-25K-9B

2,4

40

H9N-N10-40K-9B

8,9

50

H9N-N10-50K-9B

9,5

60

H9N-N10-60K-9B

9,5

75

H9N-N10-75K-9B

9,7

100

H9N-N10-100K-9B

13,2

125

H9N-N10-125K-9B

13,2

150

H9N-N10-150K-9B

-

200

H9N-N10-200K-9B

-

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

NTEP III,IIIL

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

3.0+0.003

Температ. отклонение нуля( %FS/10°С )

0.017

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.03

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

700+7

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

700+7

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Баланс нуля (%FS)

1.0

Длина кабеля, м

9





Спецификация кабеля

4-х жильный экранированный в ПВХ оплетке

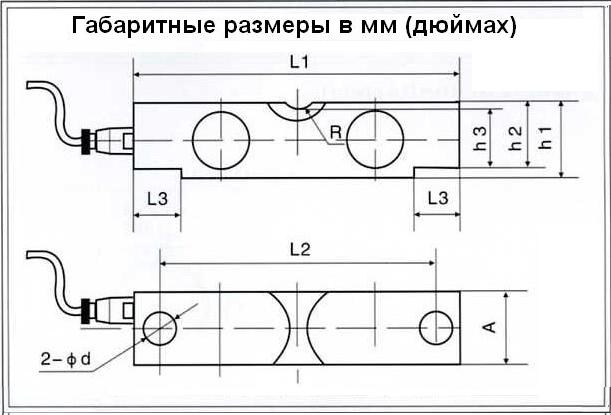

чертеж тензодатчика h9n, габаритные размеры


размеры

нагрузка

L1

L2

L3

h1

h2

h3

A

d

R

10 - 25 Klb

197

165

35

49,3

43,2

41,4

43

17,3

19,1

30 - 40 Klb

260,4

216

49

62

53,3

50,8

49,3

20,6

25,4

50 - 75 Klb

260,4

216

49

74,7

67,3

64,5

62

26,9

25,4

100 - 125 Klb

387,4

324

79,5

98

87,1

83,8

73,7

41,2

38,1

150 - 200 Klb

489

387,4

127,8

147,3

130,1

112,8

96,5

41,2

50,8
