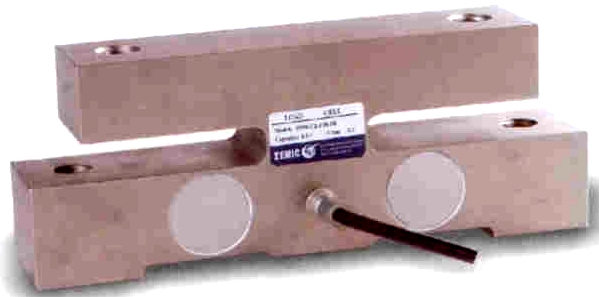

Тензодатчик H9M

Материал - конструкционная сталь.
Высокая стабильность.
Применение - автомобильные весы, автомобильные испытательные стенды, другое электронное весовое оборудование.
тензодатчик H9M




Номинальная

нагрузка, т

Точность

Модель

2

C2

H9M-G3-2.0t-5B

3

C2

H9M-G3-3.0t-5B

5

C2

H9M-G3-5.0t-5B

ПОДКЛЮЧЕНИЕ
Красный - Питание (+), Черный - Питание (-), Зеленый - Сигнал (+), Белый - Сигнал (-), Прозрачный - Экран

Технические характеристики:

Класс точности

С2

Темп. эффект чувствительности (%FS/10°С)

0,025

Номинальная чувствительность (мВ/В)

2,0+0,02

Темп. эффект нуля (%FS/10°С)

0,03

Общая ошибка (%FS)

0,03

Диапазон термокомпенсации, °С

-10~+40

Нелинейность (%FS)

0,03

Рабочий диапазон температур, °С

-35~+65

Неповторяемость (%FS)

0,02

Диапазон напряжения питания (В)

5 ~ 12 (DC)

Ползучесть (%FS/30мин)

0,02

Макс. напряжение питания (В)

18 (DC)

Входное сопротивление (Ω)

350+3,5

Предельная нагрузка (%FS)

120

Выходное сопротивление (Ω)

350+3,5

Разрушающая нагрузка (%FS)

150

Сопротивление изоляции (MΩ)

≥5000 (50В)

Класс защиты по EN 60529

IP 67

Баланс нуля (%FS)

1,5

Длина кабеля, м

5





Тип кабеля

4-х жильный

экранированный Ø 5 мм

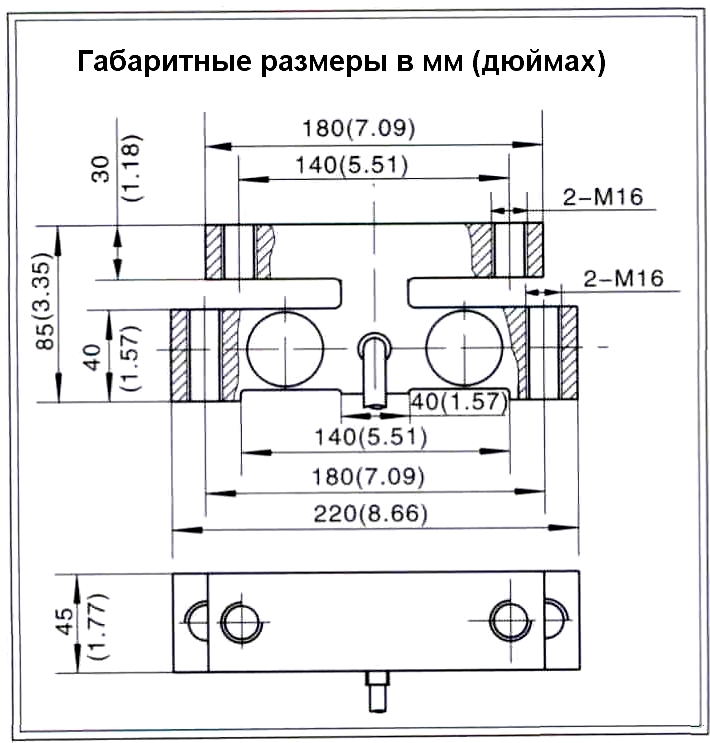

чертеж тензодатчика h9m, габаритные размеры
