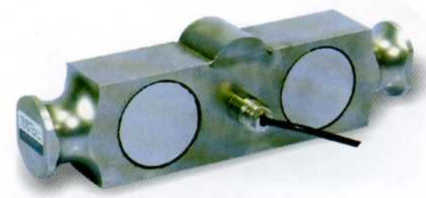

Тензодатчик H9H

Материал - конструкционная сталь
Собственный вес датчика - 9,8 кг
Высокая стабильность
Применение - транспортные, автомобильные весы, другое электронное весовое оборудование.
тензодатчик H9H




Номинальная нагрузка

Класс точности

Модель

50Klb

N10

H9H-N10-50K-9B

H9H-N10-50K-9F

60Klb

N10

H9H-N10-60K-9B

H9H-N10-60K-9F

75Klb

N10

H9H-N10-75K-9B

H9H-N10-75K-9F

100Klb

N10

H9H-N10-100K-9B

H9H-N10-100K-9F

ПОДКЛЮЧЕНИЕ
Красный Питание (+)Черный Питание (-)Зеленый Сигнал (+)Белый Сигнал (-)Прозрачный(Экран)

Технические характеристики

Класс точности

NTEP III,IIIL

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

3.0+0.003

Температ. отклонение нуля( %FS/10°С )

0.017

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

700+7

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

700+7

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Баланс нуля (%FS)

1.0

Длина кабеля, м

9





Спецификация кабеля

4-х жильный экранированный Ø 5,0мм   в ПВХ оплетке

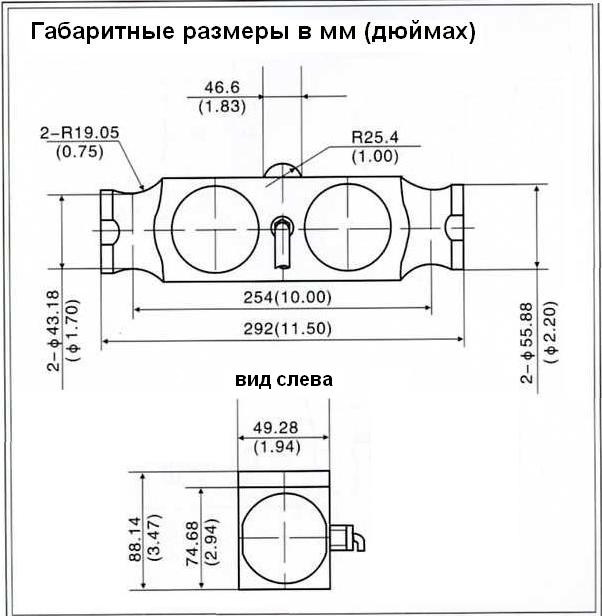

чертеж тензодатчика h9h, габаритные размеры
