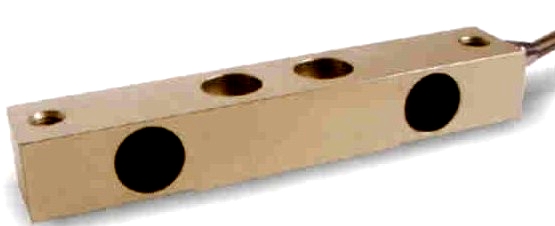

Тензодатчик H9G

Материал - конструкционная сталь с никелевым покрытием.
Специальный датчик пониженной точности
Применение - ограничители нагрузки, другое электронное весовое оборудование.
тензодатчик H9G




Номинальная

нагрузка, т

Точность

Модель

Сопротивление,

Ом

2

G3

H9G-G3-2.0t-7T

744

3

G3

H9G-G3-3.0t-7T

744

4

G3

H9G-G3-4.0t-7T

744

5

G3

H9G-G3-5.0t-7T

744

2

G3

H9G-G3-2.0t-7T-R1

376

3

G3

H9G-G3-3.0t-7T-R1

376

4

G3

H9G-G3-4.0t-7T-R1

376

5

G3

H9G-G3-5.0t-7T-R1

376

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики:

Класс точности

G3

Темп. эффект чувствительности (%FS/10°С)

0,05

Номинальная чувствительность (мВ/В)

2,0+0,1

Темп. эффект нуля (%FS/10°С)

0,05

Общая ошибка (%FS)

0,3

Диапазон термокомпенсации, °С

-10~+40

Нелинейность (%FS)

0,3

Рабочий диапазон температур, °С

-35~+65

Неповторяемость (%FS)

0,1

Диапазон напряжения питания (В)

5 ~ 12 (DC)

Ползучесть (%FS/30мин)

0,1

Макс. напряжение питания (В)

18 (DC)

Входное сопротивление (Ω)

744+6

376+6

Предельная нагрузка (%FS)

120

Выходное сопротивление (Ω)

700+3

350+3,5

Разрушающая нагрузка (%FS)

150

Сопротивление изоляции (MΩ)

≥5000 (50В)

Класс защиты по EN 60529

IP 67

Баланс нуля (%FS)

1,5

Длина кабеля, м

7





Тип кабеля

4-х жильный экранированный Ø 5 мм




чертеж тензодатчика b9k, габаритные размеры
