Тензодатчик H9D
Материал - нержавеющая сталь марки 17-4PH.
Высокая стабильность и защита от коррозии.
Применение - автомобильные весы, автомобильные испытательные стенды, другое электронное весовое оборудование
|
 |
|
Номинальная нагрузка |
Класс точности |
Модель |
|
1Klb |
N3 |
H9D-N3-1K-6B |
|
1.5Klb |
N3 |
H9D-N3-1.5K-6B |
|
2Klb |
N3 |
H9D-N3-2K-6B |
|
2.5Klb |
N3 |
H9D-N3-2.5K-6B |
|
4Klb |
N3 |
H9D-N3-4K-6B |
|
5Klb |
N3 |
H9D-N3-5K-6B |
|
10Klb |
N3 |
H9D-N3-10K-6B |
|
15Klb |
N3 |
H9D-N3-15K-6B |
|
20Klb |
N3 |
H9D-N3-20K-6B |
|
25Klb |
N3 |
H9D-N3-25K-6B |
|
35Klb |
N3 |
H9D-N3-35K-6B |
|
50Klb |
N3 |
H9D-N3-50K-6B |
|
75Klb |
N3 |
H9D-N3-75K-6B |
ПОДКЛЮЧЕНИЕ
Красный Питание (+)Черный Питание (-)Зеленый Сигнал (+)Белый Сигнал (-)Прозрачный(Экран)
Технические характеристики
|
Класс точности |
N3 |
Температ. отклонение чувствительности (%FS/10°С ) |
0.02 |
|
Номинальная чувствительность (мВ/В) |
3.0+0.008 |
Температ. отклонение нуля( %FS/10°С ) |
0.027 |
|
Общая ошибка (%FS) |
0.03 |
Диапазон термокомпенсации, °С |
-10 - +40 |
|
Нелинейность (%FS) |
0.03 |
Рабочий диапазон температур, °С |
-35 - +65 |
|
Гистерезис (%FS) |
0.02 |
Диапазон напряжения питания (В) |
5 - 12(DC) |
|
Ползучесть(%FS/30мин) |
0.01 |
Максимально допустимое напряжение питания (В) |
18(DC) |
|
Входное сопротивление(Ω) |
700+7 |
Предельная нагрузка (%FS) |
150 |
|
Выходное сопротивление (Ω) |
700+7 |
Разрушающая нагрузка(%FS) |
300 |
|
Сопротивление изоляции (MΩ) |
≥5000(50DVC) |
Класс защиты по EN 60 529 |
IP67 |
|
Баланс нуля (%FS) |
1.0 |
Длина кабеля, м |
6 |
|
|
|
Спецификация кабеля |
4-х жильный экранированный Ø 5мм в ПВХ оплетке |
|
нагрузка |
Собственный
вес датчика, кг |

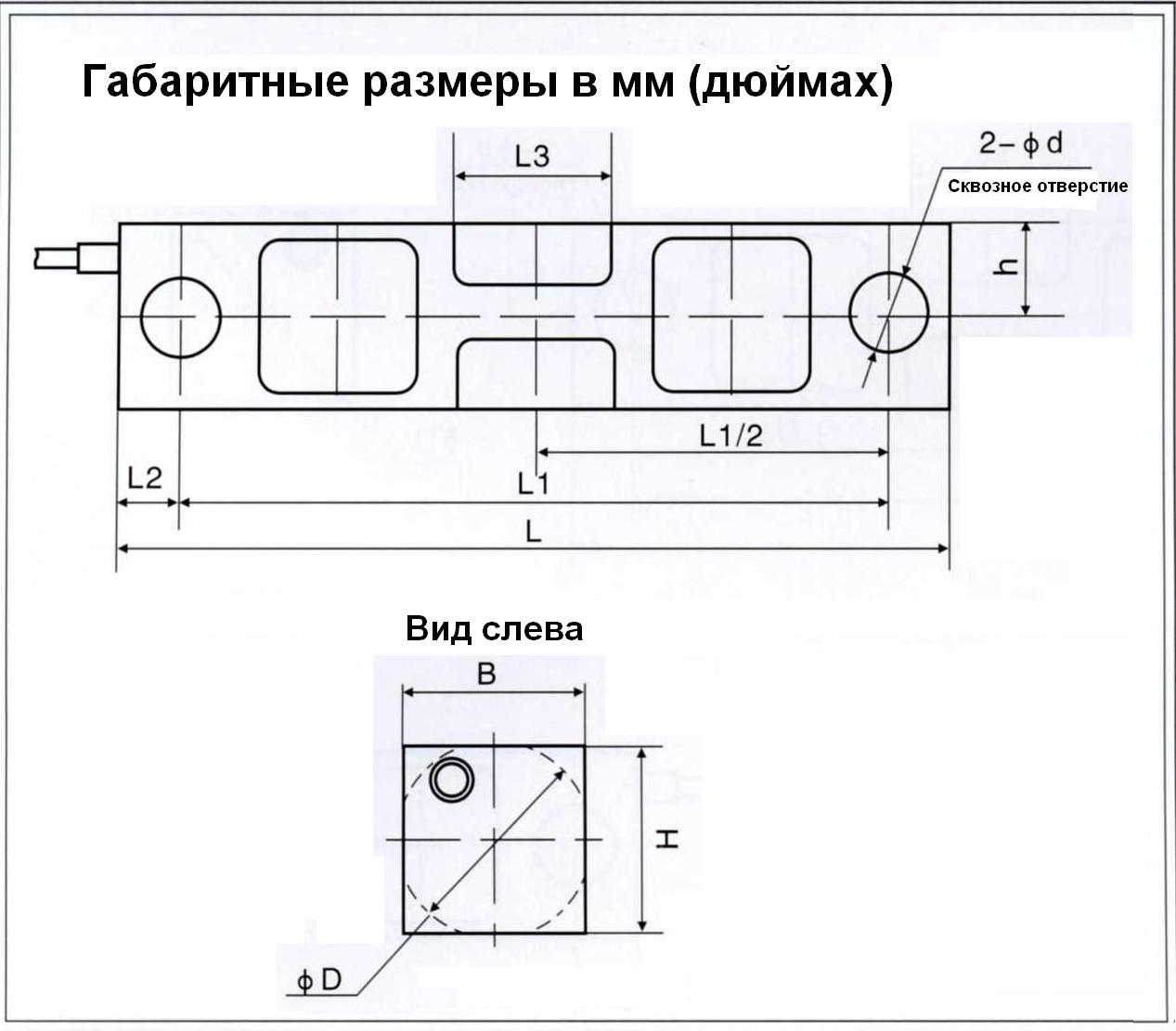

Размеры, мм |
|
L |
L1 |
L2 |
L3 |
H |
h |
B |
D |
d |
|
1 - 5 Klb |
1,4 |
190,5 |
158,75 |
15,9 |
30,48 |
30,99 |
16,76 |
30,99 |
31,5 |
12,7 |
|
10 - 35 Klb |
3,0 |
222,25 |
190,5 |
15,9 |
41,15 |
49,15 |
24,58 |
36,45 |
50,8 |
20,57 |
|
50 - 75 Klb |
12,1 |
342,9 |
292,1 |
25,4 |
82,55 |
74,68 |
37,34 |
61,98 |
75,95 |
33,32 |
|
