Тензодатчик H9C
Материал - конструкционная сталь.
Высокая стабильность.
Применение - автомобильные весы, автомобильные испытательные стенды, другое электронное весовое оборудование.
|
|
Номинальная нагрузка |
Класс точности |
Модель |
5Klb |
N3 |
B9C-N3-5K-9.3B |
10Klb |
N3 |
B9C-N3-10K-9.3B |
20Klb |
N10 |
B9C-N10-20K-9.3B |
30Klb |
N10 |
B9C-N10-30K-9.3B |
40Klb |
N10 |
B9C-N10-40K-9.3B |
50Klb |
N10 |
B9C-N10-50K-9.3B |
60Klb |
N10 |
B9C-N10-60K-9.3B |
75Klb |
N10 |
B9C-N10-75K-9.3B |
100Klb |
N10 |
B9C-N10-100K-9.3B |
150Klb |
N10 |
B9C-N10-150K-9.3B |
200Klb |
N3 |
B9C-N3-200K-9.3B |
250Klb |
N3 |
B9C-N3-250K-9.3B |
ПОДКЛЮЧЕНИЕ Красный Питание (+)Черный Питание (-)Зеленый Сигнал (+)Белый Сигнал (-)Прозрачный(Экран)
Технические характеристики
Класс точности |
OIML R60 C3 NTEP III,IIIL |
N3 |
Температ. отклонение чувствительности (%FS/10°С ) |
0.014 |
0.02 |
Номинальная чувствительность (мВ/В) |
3.0+0.003 |
Температ. отклонение нуля( %FS/10°С ) |
0.018 |
0.025 |
Общая ошибка (%FS) |
0.02 |
0.03 |
Диапазон термокомпенсации, °С |
-10 - +40 |
Нелинейность (%FS) |
0.017 |
0.03 |
Рабочий диапазон температур, °С |
-35 - +65 |
Гистерезис (%FS) |
0.01 |
Диапазон напряжения питания (В) |
5 - 12(DC) |
Ползучесть(%FS/30мин) |
0.02 |
0.03 |
Максимально допустимое напряжение питания (В) |
18(DC) |
Входное сопротивление(Ω) |
700+7 |
Предельная нагрузка (%FS) |
150 |
Выходное сопротивление (Ω) |
700+7 |
Разрушающая нагрузка(%FS) |
300 |
Сопротивление изоляции (MΩ) |
≥5000(50DVC) |
Класс защиты по EN 60 529 |
IP67 |
Баланс нуля (%FS) |
1.0 |
Длина кабеля, м |
9.3 |
|
|
Спецификация кабеля |
4-х жильный экранированный в ПВХ оплетке Ø 5 мм (5k-10k) Ø 8 мм (30K-250k) |
нагрузка |
Собственный
вес датчика, кг |

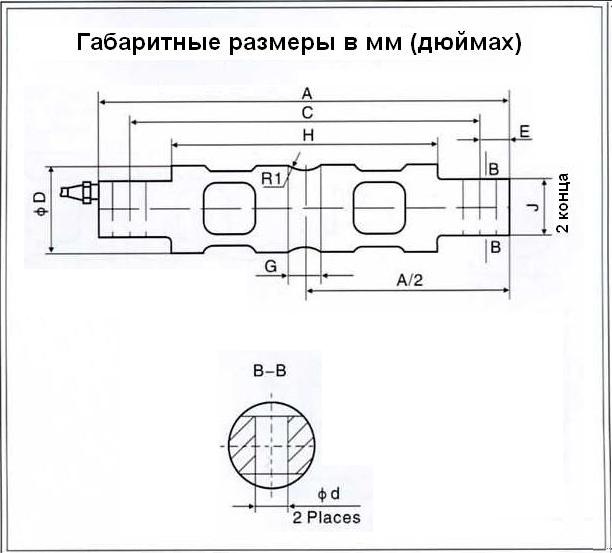

Размеры, мм |
A |
C |
H |
G |
ÆD |
J |
Æd |
R1 |
E |
5 - 10 Klb |
2,2 |
206,2 |
174,6 |
133,1 |
15,7 |
43,2 |
28,4 |
16,7 |
12,1 |
15,7 |
20 Klb |
3,8 |
206,2 |
174,6 |
133,1 |
21,3 |
49,5 |
28,4 |
16,7 |
12,1 |
15,7 |
30 - 75 Klb |
9,5 |
260,4 |
215,9 |
165,1 |
25,4 |
76,2 |
60,2 |
26,9 |
25,4 |
22,4 |
90 - 100 Klb |
13,1 |
285,8 |
241,3 |
190,2 |
31,0 |
88,9 |
63,5 |
26,9 |
38,1 |
22,4 |
150 Klb |
15,5 |
285,8 |
241,3 |
190,2 |
31,0 |
99,1 |
71,1 |
26,9 |
38,1 |
22,4 |
200 - 250 Klb |
44,6 |
408,9 |
330,3 |
254,0 |
31,7 |
136,6 |
116,8 |
39,6 |
50,8 |
39,4 |
|
