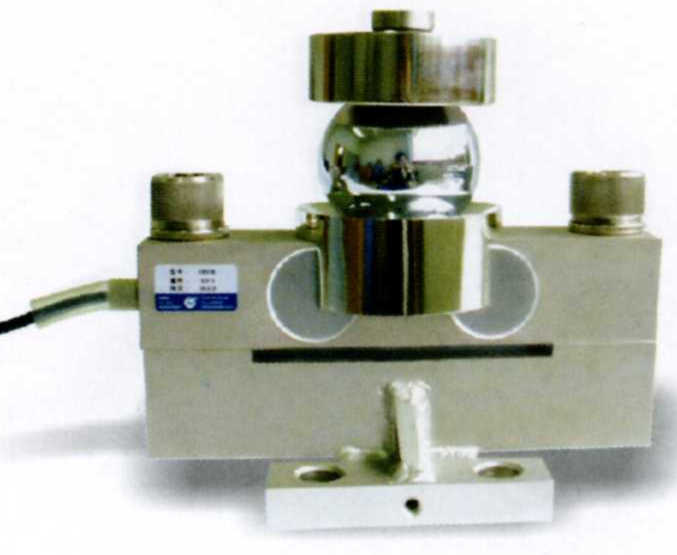

Тензодатчик H9B

Материал - конструкционная сталь с никелевым покрытием.
В комплекте - нагрузочный стальной шар с крышкой.
Применение - транспортные, автомобильные весы и другое электронное весовое оборудование.
тензодатчик H9B




Номинальная нагрузка, т

Класс точности

Модель

10

C3

 H9B-C3-10t-12B

20

C3

 H9B-C3-20t-12B

25

C3

 H9B-C3-25t-12B

30

C3

 H9B-C3-30t-12B

40SE

C3

 H9B-C3-40tSE-12B

40

C3

 H9B-C3-40t-12B

50

C3

 H9B-C3-50t-12B

ПОДКЛЮЧЕНИЕ
Красный Питание (+)Черный Питание (-)Зеленый Сигнал (+)Белый Сигнал (-) Прозрачный(Экран)

Технические характеристики

Класс точности

OIML R60 C3

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

2.0+0.002

Температ. отклонение нуля( %FS/10°С )

0.017

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

700+

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

700+

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Нулевой сигнал (%FS)

1.5

Длина кабеля, м

12





Спецификация кабеля

4-х жильный экранированный Ø 5,5мм




чертеж тензодатчика l3v, габаритные размеры


нагрузка

Собственный

 вес датчика, кг

Размеры, мм

H

SÆ

10 т

16,0

195

50

20 - 40 тSE

17,5

225

76

40 - 50 т

25,0

261

82
