Тензодатчик H3F

Особенности исполнения :
Принцип работы - сжатие и растяжение.
Материал - конструкционная сталь с никелевым покрытием.
Применение - подвесные, бункерные, конверсионные весы и другое электронное весовое оборудование.

Узлы встройки - HL-3-001/002, HL-3-003, HL-3-004
тензодатчик H3F




Номинальная нагрузка

Класс точности

Модель

100 кг

C3

H3F-C3-100kg-6T

250 кг

C3

H3F-C3-250kg-6T

500 кг

C3

H3F-C3-500kg-6T

750 кг

C3

H3F-C3-750kg-6T

1 т

C3

H3F-C3-1.0t-6T

1,5 т

C3

H3F-C3-1.5t-6T

2 т

C3

H3F-C3-2.0t-6T

5 т

C3

H3F-C3-5.0t-6T

250lb

N10

H3F-N10-250-6YT

500lb

N10

H3F-N10-500-6YT

750lb

N10

H3F-N10-750-6YT

1Klb

N10

H3F-N10-1K-6YT

1.5Klb

N10

H3F-N10-1.5K-6YT

2Klb

N10

H3F-N10-2.0K-6YT

2.5Klb

N10

H3F-N10-2.5K-6YT

3Klb

N10

H3F-N10-3K-6YT

5Klb

N10

H3F-N10-5K-6YT

7.5Klb

N10

H3F-N10-7.5K-6YT

10Klb

N10

H3F-N10-10K-6YT

15Klb

N10

H3F-N10-15K-6YT

20Klb

N10

H3F-N10-20K-6YT

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

C3

N5

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

3.0+0.008

Температ. отклонение нуля( %FS/10°С )

0.017

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

350+3.5

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3.5

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Баланс нуля (%FS)

1.0

Длина кабеля, м

6





Спецификация кабеля

4-х жильный экранированный Ø 5мм в ПВХ оплетке

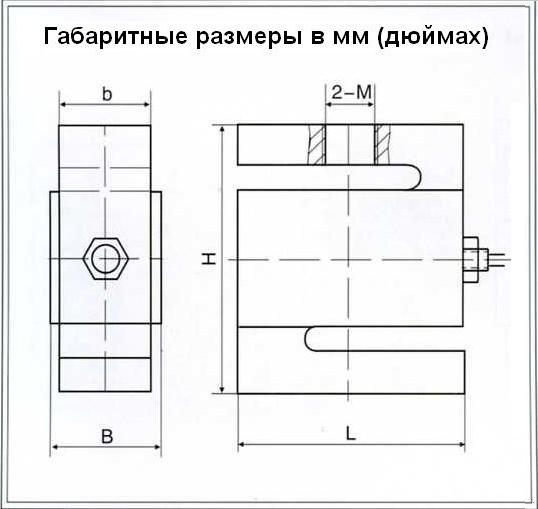

чертеж тензодатчика h3f, габаритные размеры


нагрузка

Собств. вес датчика, кг

Размеры, мм

L

H

b

B

M

100 кг

0,9

50,8

76,2

19,0

25,4

M10х1,5

250 lb

-

50,8

76,2

12,7

19,0

3/8-24UNF

250-750кг (0,5-1,5Klb)

0,9

50,8

76,2

19,0

25,4

M12х1,75 (1/2-20UNF)

1-1,5т (2-3Klb)

1,5

50,8

76,2

25,4

31,8

M12х1,75 (1/2-20UNF)

2-5т (5-10Klb)

1,8

76,2

108

25,4

31,8

M18х1,5 (3/4-16UNF)

15 Klb

-

100

140

31,8

38,1

1-14UNF

20 Klb

-

125,5

177,8
