Тензодатчик H3E

Особенности исполнения :
Принцип работы - сжатие и растяжение.
Материал - конструкционная сталь с никелевым покрытием
Класс точности - С3
Применение - подвесные, бункерные, конверсионные весы и другое электронное весовое оборудование.
тензодатчик H3E




Номинальная нагрузка

Модель

1 т

H3E-C3-1.0t-0.5B

2 т

H3E-C3-2.0t-0.5B

3 т

H3E-C3-3.0t-0.5B

5 т

H3E-C3-5.0t-0.5B

7,5 т

H3E-C3-7.5t-0.5B

10 т

H3E-C3-10t-0.5B

15 т

H3E-C3-15t-0.5B

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

C3

Температ. отклонение чувствительности (%FS/10°С )

0.02

Номинальная чувствительность (мВ/В)

2.0+0.002

Температ. отклонение нуля( %FS/10°С )

0.02

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

400+30

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Балансировка нуля (%FS)

1.5

Длина кабеля, м

 0,5





Спецификация кабеля

4-х жильный экранированный Ø 5мм в ПВХ оплетке

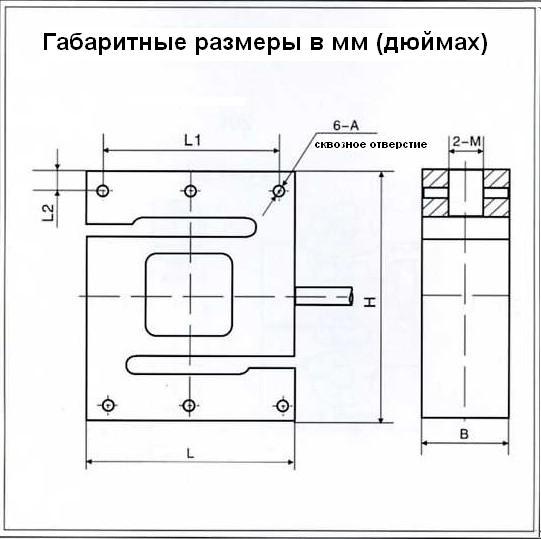

чертеж тензодатчика H3e, габаритные размеры


нагрузка

Собств. вес датчика, кг

Размеры, мм

L

H

B

M

A

L1

L2

1 - 5 т

1,6

70

106

30

M16

M6

50

10,5

7,5 - 15 т



120

180

50

M30

M8

90

15
