Тензодатчик H3C

Особенности исполнения :
Принцип работы - сжатие и растяжение.
Материал - конструкционная сталь с никелевым покрытием.
Класс точности - С3
Применение - подвесные весы и другое электронное весовое оборудование
тензодатчик H3C




Номинальная нагрузка

Модель

10 т

H3C-C3-10t-1B

20 т

H3C-C3-20t-1B

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

C3

Температ. отклонение чувствительности (%FS/10°С )

0.02

Номинальная чувствительность (мВ/В)

2.0+0.01

Температ. отклонение нуля( %FS/10°С )

0.02

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

460+50

Предельная нагрузка (%FS)

120

Выходное сопротивление (Ω)

350+3

Разрушающая нагрузка(%FS)

150

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Балансировка нуля (%FS)

1.5

Длина кабеля, м

1





Спецификация кабеля

4-х жильный экранированный Ø 5мм в ПВХ оплетке

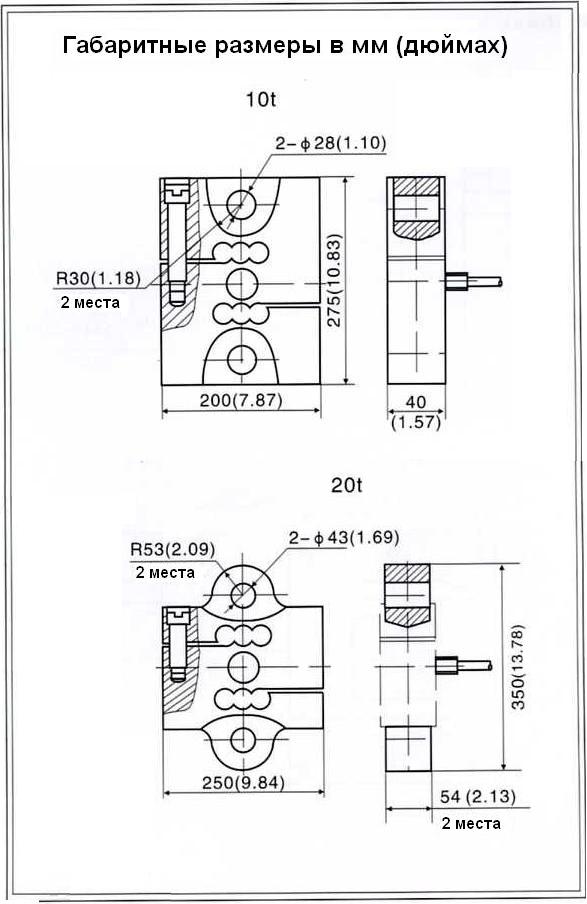

чертеж тензодатчика hm8, габаритные размеры
