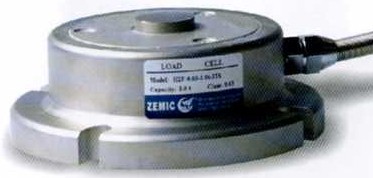

Тензодатчик H2F

Материал - конструкционная сталь с никелевым покрытием
Полностью герметичен
Применение - различные виды весового и измерительного оборудования, такого как автомобильные, бункерные весы и т.п
Узлы встройки - HM-2-401.
тензодатчик H2F




Номинальная нагрузка

Класс точности

Модель

1t

C1

H2F-C1-1.0t-3T6

2t

C1

H2F-C1-2.0t-3T6

3t

C1

H2F-C1-3.0t-3T6

5t

C1

H2F-C1-5.0t-4T6

10t

C1

H2F-C1-10.0t-4T6

15t

C1

H2F-C1-15.0t-5T6

20t

C1

H2F-C1-20.0t-5T6

30t

C1

H2F-C1-30.0t-5T6

50t

C1

H2F-C1-50.0t-5T6

Номинальная нагрузка

Класс точности

Модель

1t

C2

H2F-C2-1.0t-3T6

2t

C2

H2F-C2-2.0t-3T6

3t

C2

H2F-C2-3.0t-3T6

5t

C2

H2F-C2-5.0t-4T6

10t

C2

H2F-C2-10.0t-4T6

15t

C2

H2F-C2-15.0t-5T6

20t

C2

H2F-C2-20.0t-5T6

30t

C2

H2F-C2-30.0t-5T6

50t

C2

H2F-C2-50.0t-5T6



ПОДКЛЮЧЕНИЕ
Красный Питание (+)Желтый Питание (-)Голубой Сигнал (+)Белый Сигнал (-)Коричневый Сенсор (+)Черный Сенсор(-) Прозрачный(Экран)

Технические характеристики

Класс точности

C1

C2

Температ. отклонение чувствительности (%FS/10°С )

0.02

Номинальная чувствительность (мВ/В)

2.0+0.01

Температ. отклонение нуля( %FS/10°С )

0.02

Общая ошибка (%FS)

0.05

0.03

Диапазон термокомпенсации, °С

-10 -+40

Нелинейность (%FS)

0.05

0.03

Рабочий диапазон температур, °С

-35 -+65

Гистерезис (%FS)

0.01

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

770+30

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

700+3

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Баланс нуля (%FS)

1.0

Длина кабеля, м

3(1-3t),4(5-10t),
5(15-50t)



Спецификация кабеля

6-х жильный экранированный Ø 6мм




чертеж тензодатчика h9m, габаритные размеры


Нагрузка,

т

Собственный

вес датчика, кг

Размеры, мм

D

D1

H

H1

H2

L

1

2,1

115

22

43

12

8.4

8

2

2,2

120
