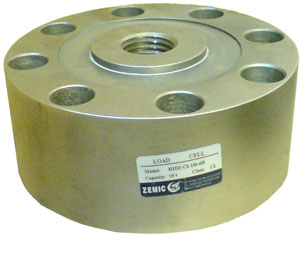

Тензодатчик H2D3

Материал - конструкционная сталь с никелевым покрытием
Направление нагрузки - сжатие или растяжение
Применение - различные виды весового и измерительного оборудования, такого как крановые, бункерные весы и т.п.
тензодатчик H2D3




ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-)

Технические характеристики

Номинальные нагрузки, т

1, 2, 3, 5, 10, 15, 20, 30

Темп. отклонение чувствительности (%FS/10°С)

0.012

Класс точности

С2

Темп. отклонение нуля (%FS/10°С)

0.02

Ном. чувствительность (мВ/В)

2.0+0.002

Диапазон термокомпенсации, °С

-10 ~ +40

Общая ошибка (%FS)

0.03

Рабочий диапазон температур, °С

-35 ~ +65

Нелинейность (%FS)

0.02

Напряжения питания (В)

10 (DC)

Ползучесть (%FS/30мин)

0.02

Допустимый диапазон напряжение питания (В)

5 ~15 (DC)

Входное сопротивление(Ω)

750+7

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

700+7

Разрушающая нагрузка (%FS)

300

Сопротивление изоляции (MΩ)

≥5000 (100VDC)

Класс защиты по EN 60 529

IP67

Баланс нуля (%FS)

1.0

Кабель

6м, 4-жильный экранированный Æ5мм

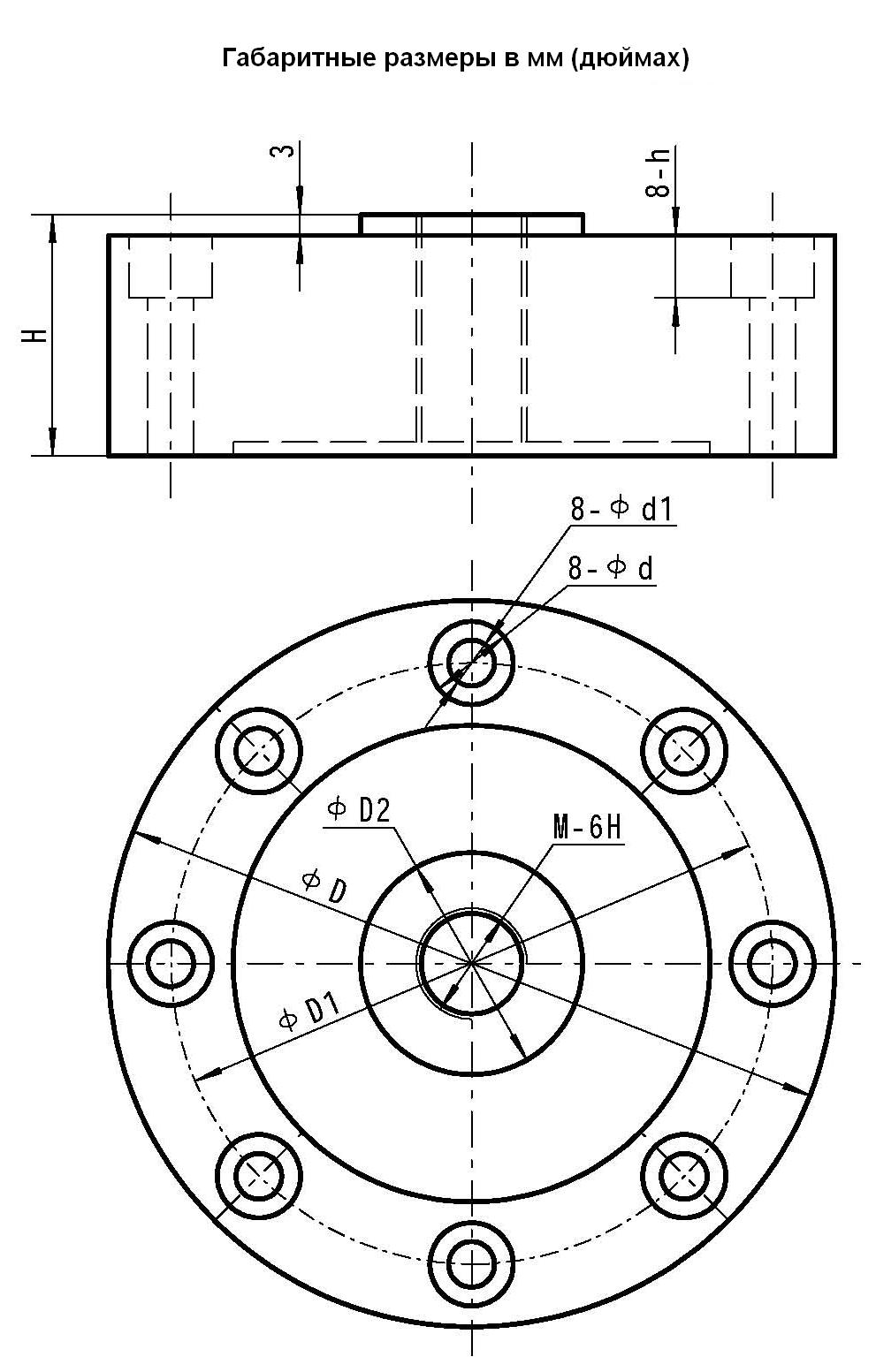

чертеж тензодатчика h2d3, габаритные размеры




Нагрузки, т

Размеры, мм

d

d1

D

D1

D2

h

H

M

1 - 2

12

7

89

75

26

9

40

M12

3 - 5

17

11

125

102

40

13

40

M20

10

20

14

150

125

60

16

63

M30

15 - 20

26

18

175

145

75

20

63

M36

30

32

22

190

155

80

25

68

M42x3
