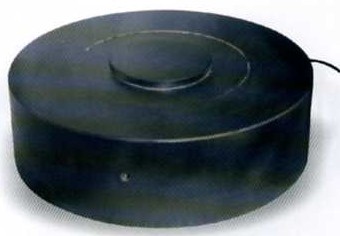

Тензодатчик H2A

Материал - конструкционная сталь.
Поверхность выполнена с фланцем.
Окрашен спреем.
Полностью герметичен.
Применение - специальное измерительное оборудование.
тензодатчик H2A




Номинальная нагрузка

Класс точности

Модель

1MN

G2

H2A-G2-1MN-5T

2MN

G2

H2A-G2-2MN-5T

3MN

G2

H2A-G2-3MN-5T

4MN

G2

H2A-G2-4MN-5T

5MN

G2

H2A-G2-5MN-5T



Номинальная нагрузка

Класс точности

Модель

1MN

G3

H2A-G3-1MN-5T

2MN

G3

H2A-G3-2MN-5T

3MN

G3

H2A-G3-3MN-5T

4MN

G3

H2A-G3-4MN-5T

5MN

G3

H2A-G3-5MN-5T



Номинальная нагрузка

Класс точности

Модель

1MN

G5

H2A-G5-1MN-5T

2MN

G5

H2A-G5-2MN-5T

3MN

G5

H2A-G5-3MN-5T

4MN

G5

H2A-G5-4MN-5T

5MN

G5

H2A-G5-5MN-5T



Номинальная нагрузка

Класс точности

Модель

1MN

G10

H2A-G10-1MN-5T

2MN

G10

H2A-G10-2MN-5T

3MN

G10

H2A-G10-3MN-5T

4MN

G10

H2A-G10-4MN-5T

5MN

G10

H2A-G10-5MN-5T

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-)

Технические характеристики

Класс точности

G2

G3

G5

G10

Температ. отклонение чувствительности (%FS/10°С )

0.05

Номинальная чувствительность (мВ/В)

≥2.0

Температ. отклонение нуля( %FS/10°С )

0.1

Общая ошибка (%FS)

0.2

0.3

0.5

1.0

Диапазон термокомпенсации, °С

-10 - +55

Нелинейность (%FS)

0.2

0.3

0.5

1.0

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.1

0.1

0.1

0.1

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.1

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

1072+5

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

1050+5

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Баланс нуля (%FS)

2.0

Длина кабеля, м

5





Спецификация кабеля

4-х жильный экранированный

Ø 5мм

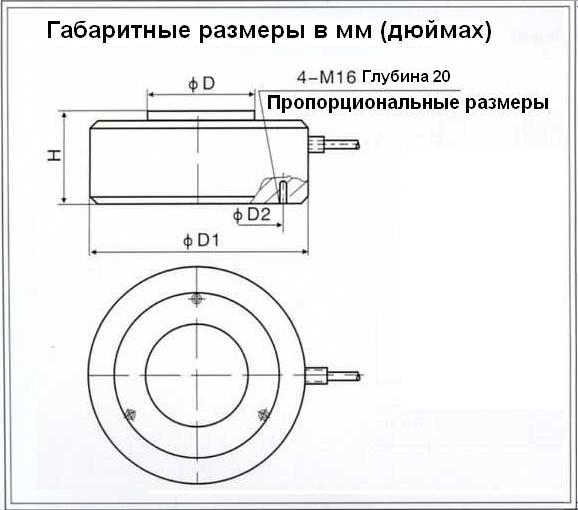

чертеж тензодатчика h2a, габаритные размеры


размеры

нагрузка

D

D1

D2

H

1 MН

41

260

200

80

2 MН

60

290

225

104

3 MН

73

330

251

123

4 MН

92

400

296

132

5 MН

115

400

307

132
