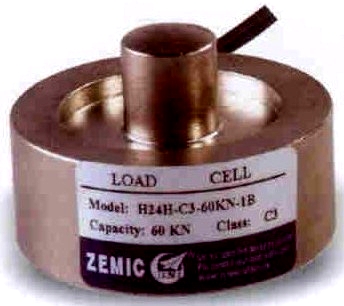

Тензодатчик H24H

Материал - конструкционная сталь с никелевым покрытием.
Специальный датчик пониженной точности
Применение - ограничители нагрузки, другое электронное весовое оборудование.
тензодатчик H24H




Номинальная нагрузка

Модель

60 KН

H24H-G3-60KN-1B



ПОДКЛЮЧЕНИЕ: Красный - Питание (+); Черный Питание (-); Зеленый - Сигнал (+); Белый - Сигнал (-)



Технические характеристики:

Класс точности

G3

Температ. отклонение чувствительности (%FS/10°С)

0,1

Номинальная чувствительность (мВ/В)

2,0+0,01

Температ. отклонение нуля (%FS/10°С )

0,1

Общая ошибка (%FS)

0,3

Диапазон термокомпенсации, °С

-10 ~ +40

Нелинейность (%FS)

0,3

Рабочий диапазон температур, °С

-35 ~ +65

Неповторяемость (%FS)

0,1

Рекомендуемое напряжение питания (В)

5 ~ 12 (DC)

Ползучесть (%FS/30мин)

0,1

Максимальное напряжение питания (В)

18 (DC)

Входное сопротивление (Ω)

700 + 7

Предельная нагрузка (%FS)

120

Выходное сопротивление (Ω)

700 + 7

Разрушающая нагрузка (%FS)

150

Сопротивление изоляции (MΩ)

≥5000(50В)

Класс защиты по EN 60 529

IP67

Баланс нуля (%FS)

1,5

Длина кабеля (м)

1





Тип кабеля

4-жильный экранированный Æ3,8 мм




чертеж тензодатчика h9m, габаритные размеры
