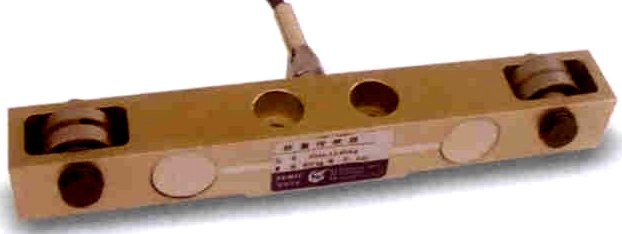

Тензодатчик H10A

Материал - конструкционная сталь с никелевым покрытием.
Специальный датчик пониженной точности
Применение - ограничители нагрузки, другое электронное весовое оборудование.
тензодатчик H10A




Номинальная

нагрузка, т

Точность

Модель

0,8

G2

H10A-G2-0.8t-1.5B

3

G2

H10A-G2-3.0t-1.5B

5t

G2

H10A-G2-5.0t-1.5B

ПОДКЛЮЧЕНИЕ
Красный - Питание(+), Черный - Питание(-), Зеленый - Сигнал(+), Белый - Сигнал(-), Прозрачный - Экран

Технические характеристики:

Класс точности

G2

Темп. эффект чувствительности (%FS/10°С)

0,025

Номинальная чувствительность (мВ/В)

2,0+0,02 (0,8т)

1,23+0,02 (3; 5т)

Темп. эффект нуля (%FS/10°С)

0,05

Общая ошибка (%FS)

0,2

Диапазон термокомпенсации, °С

-10~+55

Нелинейность (%FS)

0,2

Рабочий диапазон температур, °С

-35~+65

Повторяемость (%FS)

0,1

Диапазон напряжения питания (В)

5 ~ 12 (DC)

Ползучесть (%FS/30мин)

0,1

Макс. напряжение питания (В)

18 (DC)

Входное сопротивление (Ω)

440+50

Предельная нагрузка (%FS)

120

Выходное сопротивление (Ω)

350+3

Разрушающая нагрузка (%FS)

150

Сопротивление изоляции (MΩ)

≥5000 (50В)

Класс защиты по EN 60529

IP 67

Баланс нуля (мкВ)

50~350

Длина кабеля, м

1,5





Тип кабеля

4-х жильный экранированный Ø 5 мм




чертеж тензодатчика h9m, габаритные размеры




Нагрузки

Размеры, мм

L

L1

L2

L3

A

B

E

F

n

d

D

h

H

0,8 т

190

150

30

50

32,4

24

26

24

2

9

15

11

-

3 - 5 т

416

360

100

125

58,4

50

40

37

4

12

18

12

22
