Тензодатчик BM3

Особенности исполнения :
Принцип работы - сжатие и растяжение.
Материал - нержавеющая сталь марки 17-4PH.
Полностью герметичен
Класс точности - С3
Применение - подвесные, бункерные весы и другое электронное весовое оборудование
Узлы встройки - HL-3-001/002, HL-3-003, HL-3-004.
тензодатчик BM3




Номинальная нагрузка

Модель

500 кг

BM3-C3-500kg-3B

1 т

BM3-C3-1.0t-6B

2 т

BM3-C3-2.0t-6B

3 т

BM3-C3-3.0t-6B

4 т

BM3-C3-4.0t-6B

5 т

BM3-C3-5.0t-6B

6 т

BM3-C3-6.0t-6B

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

C3

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

2.0+0.004

Температ. отклонение нуля (%FS/10°С)

0.017

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

350+3.5

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3.5

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP68

Баланс нуля (%FS)

1.0

Длина кабеля, м

3(500кг), 6(1-6т)





Спецификация кабеля

4-х жильный экранированный Ø 5мм в ПВХ оплетке

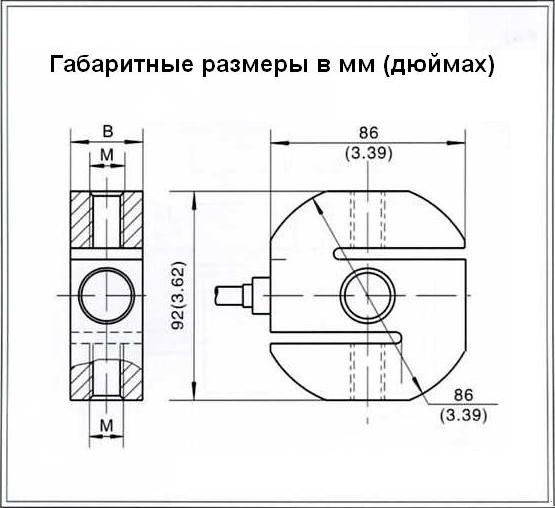

чертеж тензодатчика bm3, габаритные размеры


размеры

нагрузка

B

M

0,5 - 1 т

32

M12x1,75

2 - 3 т

32

M20х2,5

4 т

36

M20х2,5

5 - 6 т

50

M24х3
