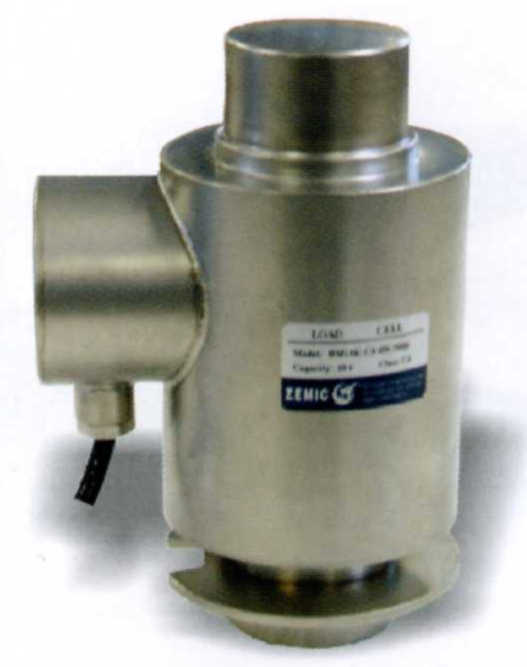

Тензодатчик BM14K

Особенности исполнения :
Материал - нержавеющая сталь марки 17-4PH
Полная герметизация
Защита от молний - до 10000В, автоматическое восстановление
Применение - платформенные весы, автомобильные испытательные стенды, бункерные весы, другое электронное весовое оборудование
Узлы встройки: HY-14-102
тензодатчик BM14K




Номинальная

нагрузка, т

Модель

Собственный

 вес датчика, кг

10

BM14K-C3-10T-12B6

6,2

15

BM14K-C3-15T-12B6

6,2

20

BM14K-C3-20T-12B6

6,2

30

BM14K-C3-30T-12B6

6,2

40

BM14K-C3-40T-12B6

6,2

50

BM14K-C3-50T-12B6

6,9

60

BM14K-C3-60T-12B6

8,1

100

BM14K-C3-100T-12B6

15,0

ПОДКЛЮЧЕНИЕ

Зеленый Питание(+) Черный Питание(-)Красный Сигнал(-)Белый Сигнал(+)Голубой Сенсор(-)Желтый Сенсор(+)Прозрачный(Экран)

Технические характеристики



Класс точности

OIML R60 C3

NTEP III,IIIL

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

2.0+0.002

Температ. отклонение нуля( %FS/10°С )

0.017

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Гистерезис (%FS)

0.017

Рабочий диапазон температур, °С

-30 -+65

Non-repeatability (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.017

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

700+7

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

700+7

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP68

Баланс нуля (%FS)

1.0

Длина кабеля, м

12(10-30т),

20(40-100т)





Спецификация кабеля

6-ти жильный экранированный Ø 5мм в ПВХ оплетке




чертеж тензодатчика hm8, габаритные размеры


размеры

нагрузка

D

D1

D2

D3

E

SR

H

H1

H2

H3

T

10 - 15 т

44

49

74

76

12

110

80

88

130

5

3

20 т

19

130

92

100

150

30 т

160

40 т

180

50 - 60 т

220

210

100 т

64

68

93

103

290

121

128

260

7

5
