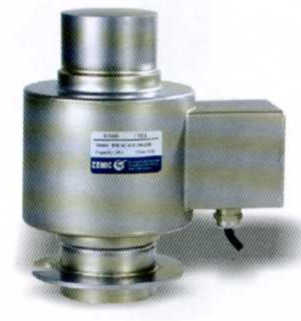

Тензодатчик BM14G

Особенности исполнения :
Материал - нержавеющая сталь марки 17-4PH
Полная герметизация
Собственный вес датчика - 4,3 кг
Защита от молний - до 10000В, автоматическое восстановление
Применение - платформенные весы, автомобильные испытательные стенды, бункерные весы, другое электронное весовое оборудование
Узлы встройки - BY-14-105
тензодатчик BM8H




Номинальная
нагрузка

Модель

10t

HM14G-C3-10t-13B6

20t

HM14G-C3-20t-13B6

25t

HM14G-C3-25t-13B6

30t

HM14G-C3-30t-13B6

50t

HM14G-C3-50t-13B6

ПОДКЛЮЧЕНИЕ
Зеленый Питание(+)Питание(-)Белый Сигнал(+)  Красный Сигнал(-) Прозрачный(Экран)


Технические характеристики

Класс точности

OIML R60 C3

NTEP III,IIIL

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

2.0+0.002

Температ. отклонение нуля( %FS/10°С )

0.017

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

700+7

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

700+7

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP68

Баланс нуля (%FS)

1.0

Длина кабеля, м

15





Спецификация кабеля

4-х жильный экранированный Ø 5мм в ПВХ оплетке

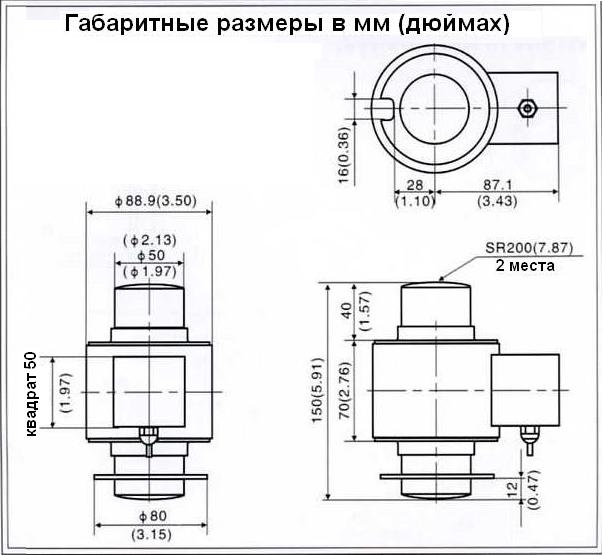

чертеж тензодатчика hm8, габаритные размеры
