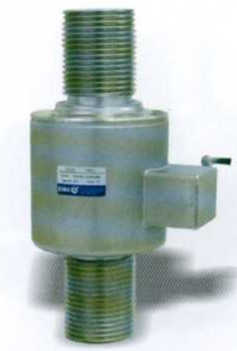

Тензодатчик BM14D

Особенности исполнения :
Принцип работы - сжатие и растяжение.

Материал - нержавеющая сталь марки 17-4PH

Полная герметизация

Защита от молний - до 10000В, автоматическое восстановление
тензодатчик BM14D




Номинальная нагрузка,т

Класс точности

Модель

10.0

C2

BM14D-C2-10t-20B

20.0

C2

BM14D-C2-20t-20B

25.0

C2

BM14D-C2-25t-20B

30.0

C2

BM14D-C2-30t-20B

40.0

C2

BM14D-C2-40t-20B

50.0

C2

BM14D-C2-50t-20B

100.0

C2

BM14D-C2-100t-20B

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-)

Технические характеристики

Класс точности

C2

Температ. отклонение чувствительности (%FS/10°С )

0.02

Номинальная чувствительность (мВ/В)

1.5+0.002

Температ. отклонение нуля( %FS/10°С )

0.02

Общая ошибка (%FS)

0.03

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.02

Рабочий диапазон температур, °С

-35 - +65

Non-repeatability (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

700+7

Предельная нагрузка (%FS)

200

Выходное сопротивление (Ω)

700+7

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP68

Баланс нуля (%FS)

2.0

Длина кабеля, м

20





Спецификация кабеля

4-х жильный экранированный в ПВХ оплетке

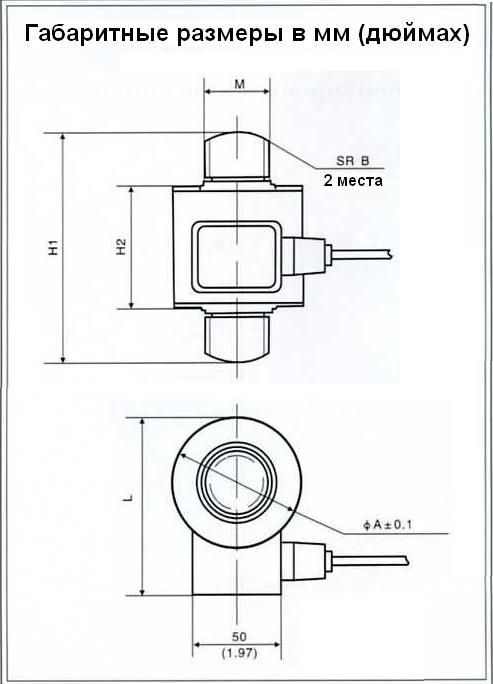

чертеж тензодатчика bm14d, габаритные размеры


размеры

нагрузка

H1

H2

ØA

L

M

SR

10 - 20 т

180

64,9

73

99,7

M36х3

200

25 - 30 т

200

70

88,9

115,6

M42х3

250

40 - 60 т

250

96,9

105

138,3

M56х3

300

100 т

350

126,1

152,4

183,9

M76х3

400
