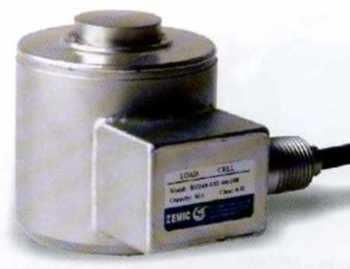

Тензодатчик BM14A

Особенности исполнения :
Материал - нержавеющая сталь марки 17-4PH.

Полная герметизация.

Защита от молний - до 10000В, автоматическое восстановление.

Применение - автомобильные, бункерные весы, другое электронное весовое оборудование.
Узлы встройки: BY-14-101
тензодатчик BM14A




Номинальная

 нагрузка

Класс

 точности

Модель

Собственный

 вес датчика, кг

10т

C3

BM14A-C3-10t-10B-SC

3,3

25т

C3

BM14A-C3-25t-20B-SC

4,2

40т

C3

BM14A-C3-40t-20B-SC

7,7

6

C3

BM14A-C3-60t-20B-SC

8,0

10

C3

BM14A-C3-100t-20B-SC

17,0

25Klb

N10

BM14A-N10-25K-9YB

3,3

50Klb

N10

BM14A-N10-50K-9YB

4,2

100Klb

N10

BM14A-N10-100K-9YB

7,7

200Klb

N10

BM14A-N10-200K-9YB

17,0

ПОДКЛЮЧЕНИЕ
Зеленый Питание (+) Черный Питание (-) Белый Сигнал (+) Красный Сигнал (-) Прозрачный(Экран)



Технические характеристики



Класс точности

OIML R60 C3

N10

Температ. отклонение чувствительности (%FS/10°С)

0.014

Номинальная чувствительность (мВ/В)

2.0+0.002

Температ. отклонение нуля (%FS/10°С)

0.017

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

450+5

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

480+5

Разрушающая нагрузка (%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP68

Баланс нуля (%FS)

1.0

Длина кабеля, м

10-(10т), 20-(25-100т)
9-(50K-200K)





Спецификация кабеля

4-х жильный экранированный Ø 7,5мм в ПВХ оплетке




чертеж тензодатчика hm8, габаритные размеры


размеры

нагрузка

A

B

C

D

E

F

G

H

M

SR

10 - 25 т

73

82,5

12

58

6,5

1,8

64

31,8

M12х1,75

152

25 - 50 Klb

1/2-20UNF

40 - 60 т

105

127

34

82,5

8,0

11,0

87

58,7

M20х2,5

152

100 Klb

3/4-16UNF

100 т

152,4

184,2

72,3

123,8

23,6

21,8

108,2

79,2

M20х2,5

432

200 Klb

3/4-16UNF
