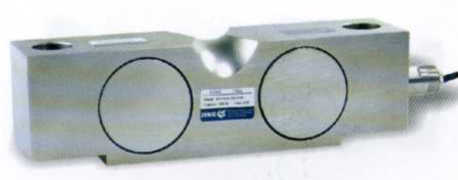

Тензодатчик B9N
Материал - нержавеющая сталь марки 17-4PH.
Применение - платформенные, транспортные весы, другое электронное весовое оборудование.
|
 |
|
Номинальная
нагрузка, Klb |
Модель |
Собственный
вес датчика, кг |
|
10 |
B9N-N10-10K-9B |
2,4 |
|
15 |
B9N-N10-15K-9B |
2,4 |
|
20 |
B9N-N10-20K-9B |
2,4 |
|
25 |
B9N-N10-25K-9B |
2,4 |
|
30 |
B9N-N10-30K-9B |
8,9 |
|
40 |
B9N-N10-40K-9B |
8,9 |
|
50 |
B9N-N10-50K-9B |
9,5 |
|
60 |
B9N-N10-60K-9B |
9,5 |
|
75 |
B9N-N10-75K-9B |
9,5 |
|
100 |
B9N-N10-100K-9B |
13,2 |
|
125 |
B9N-N10-125K-9B |
13,2 |
ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)
Технические характеристики
|
Класс точности |
N10 |
Температ. отклонение чувствительности (%FS/10°С ) |
0.014 |
|
Номинальная чувствительность (мВ/В) |
3.0+0.003 |
Температ. отклонение нуля( %FS/10°С ) |
0.017 |
|
Общая ошибка (%FS) |
0.02 |
Диапазон термокомпенсации, °С |
-10 - +40 |
|
Нелинейность (%FS) |
0.017 |
Рабочий диапазон температур, °С |
-35 - +65 |
|
Гистерезис (%FS) |
0.01 |
Диапазон напряжения питания (В) |
5 - 12(DC) |
|
Ползучесть(%FS/30мин) |
0.03 |
Максимально допустимое напряжение питания (В) |
18(DC) |
|
Входное сопротивление(Ω) |
700+7 |
Предельная нагрузка (%FS) |
150 |
|
Выходное сопротивление (Ω) |
700+7 |
Разрушающая нагрузка(%FS) |
300 |
|
Сопротивление изоляции (MΩ) |
≥5000(50DVC) |
Класс защиты по EN 60 529 |
IP67 |
|
Баланс нуля (%FS) |
1.0 |
Длина кабеля, м |
9 |
|
|
|
Спецификация кабеля |
4-х жильный экранированный в ПВХ оплетке |
|

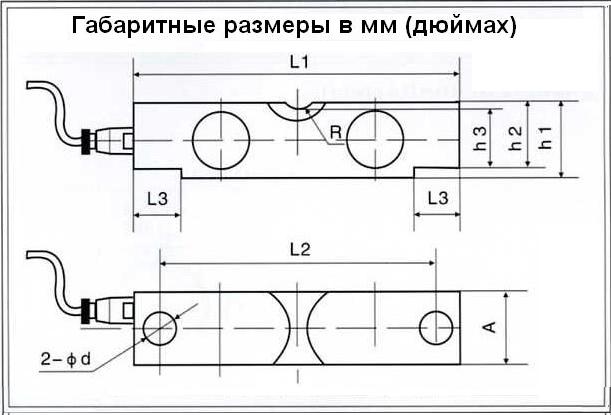

размеры
нагрузка |
L1 |
L2 |
L3 |
h1 |
h2 |
h3 |
A |
d |
R |
|
10 - 25 Klb |
197 |
165 |
35 |
49,3 |
43,2 |
41,4 |
43 |
17,3 |
19,1 |
|
30 - 40 Klb |
260,4 |
216 |
49 |
62 |
53,3 |
50,8 |
49,3 |
20,6 |
25,4 |
|
50 - 75 Klb |
260,4 |
216 |
49 |
74,7 |
67,3 |
64,5 |
62 |
26,9 |
25,4 |
|
100 - 125 Klb |
387,4 |
324 |
79,5 |
98 |
87,1 |
83,8 |
73,7 |
41,2 |
38,1 |
|
