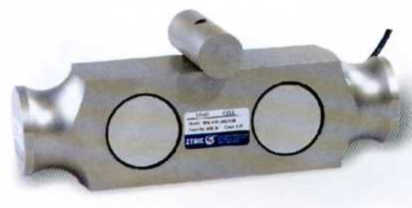

Тензодатчик B9K

Материал - нержавеющая сталь марки 17-4PH.
Применение - платформенные, транспортные весы, другое электронное весовое оборудование.
тензодатчик B9K




Номинальная

нагрузка, Klb

Модель

Собственный

 вес датчика, кг

10

B9K-N10-10K-9B

3,6

15

B9K-N10-15K-9B

3,6

20

B9K-N10-20K-9B

3,7

25

B9K-N10-25K-9B

3,6

30

B9K-N10-30K-9B

5,8

40

B9K-N10-40K-9B

5,9

50

B9K-N10-50K-9B

5,9

60

B9K-N10-60K-9B

6,2

75

B9K-N10-75K-9B

6,2

ПОДКЛЮЧЕНИЕ
Красный Питание (+) Черный Питание (-) Зеленый Сигнал (+) Белый Сигнал (-)Прозрачный(Экран)

Технические характеристики

Класс точности

 N10

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

3.0+0.008

Температ. отклонение нуля( %FS/10°С )

0.017

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

 0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.03

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

700+7

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

700+7

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

 ≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Баланс нуля (%FS)

 1.0

Длина кабеля, м

9





Спецификация кабеля

4-х жильный экранированный в ПВХ оплетке

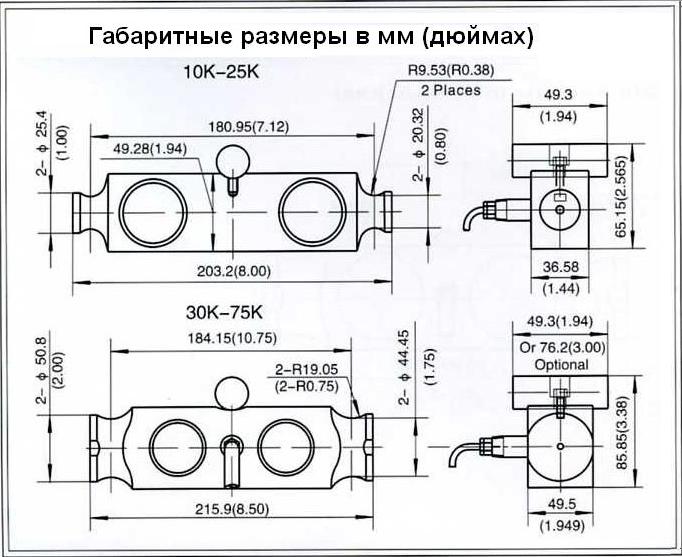

чертеж тензодатчика b9k, габаритные размеры
