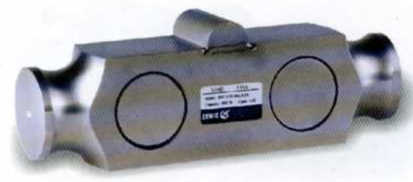

Тензодатчик B9F

Материал - нержавеющая сталь марки 17-4PH.
Высокая стабильность и защита от коррозии.
Применение - автомобильные весы, автомобильные испытательные стенды, другое электронное весовое оборудование
тензодатчик B9F




Номинальная

 нагрузка

Класс

точности

Модель

Собственный

 вес датчика, кг

10Klb

N10

B9F-N10-10K-9B

-

15Klb

N10

B9F-N10-15K-9B

-

20Klb

N10

B9F-N10-20K-9B

-

25Klb

N10

B9F-N10-25K-9B

-

30Klb

N10

B9F-N10-30K-9B

5,6

40Klb

N10

B9F-N10-40K-9B

5,6

50Klb

N10

B9F-N10-50K-9B

5,7

60Klb

N10

B9F-N10-60K-9B

5,8

75Klb

N10

B9F-N10-75K-9B

5,8

ПОДКЛЮЧЕНИЕ
Красный Питание (+)Черный Питание (-)Зеленый Сигнал (+)Белый Сигнал (-)Прозрачный(Экран)

Технические характеристики

Класс точности

N10

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

3.0+0.003

Температ. отклонение нуля( %FS/10°С )

0.017

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

700+7

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

700+7

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Баланс нуля (%FS)

1.0

Длина кабеля, м

9





Спецификация кабеля

4-х жильный экранированный Ø 5,0мм   в ПВХ оплетке

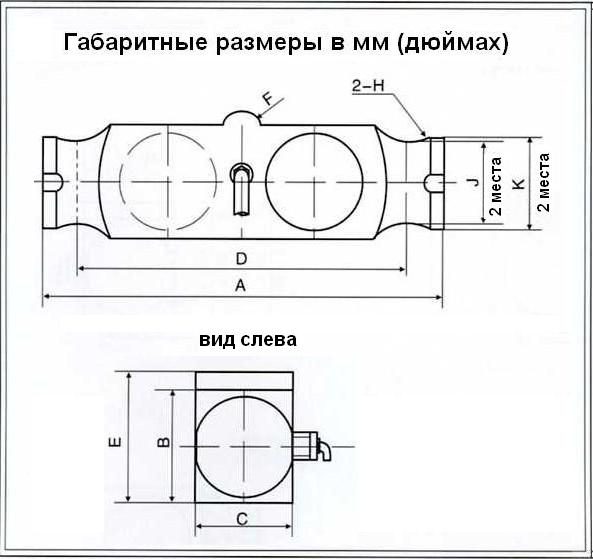

чертеж тензодатчика l3v, габаритные размеры


размеры

нагрузка

A

B

C

D

E

RF

RH

ÆJ

ÆK

10 - 25 Klb

203,2

49,28

36,58

180,95

58,8

9,52

9,53

20,32

25,4

30 - 75 Klb

215,9

62,23

49,53

184,15

76,1

12,7

19,05

44,45

50,8
