Тензодатчик B9C

Материал - нержавеющая сталь марки 17-4PH.
Высокая стабильность и защита от коррозии.
Применение - автомобильные весы, автомобильные испытательные стенды, другое электронное весовое оборудование.
тензодатчик B9C




Номинальная нагрузка

Класс точности

Модель

5Klb

N3

B9C-N3-5K-9B

10Klb

N10

B9C-N10-10K-9B

20Klb

N10

B9C-N10-20K-9B

30Klb

N10

B9C-N10-30K-9B

40Klb

N10

B9C-N10-40K-9B

50Klb

N10

B9C-N10-50K-9B

60Klb

N10

B9C-N10-60K-9B

75Klb

N10

B9C-N10-75K-9B

90Klb

N10

B9C-N10-90K-9B

100Klb

N10

B9C-N10-100K-9B

150Klb

N3

B9C-N3-150K-9B

200Klb

N3

B9C-N3-200K-9B

250Klb

N3

B9C-N3-250K-9B

ПОДКЛЮЧЕНИЕ
Красный Питание (+)Черный Питание (-)Зеленый Сигнал (+)Белый Сигнал (-)Прозрачный(Экран)

Технические характеристики

Класс точности

N10

N3

Температ. отклонение чувствительности (%FS/10°С )

0.014

0.02

Номинальная чувствительность (мВ/В)

3.0+0.003

Температ. отклонение нуля( %FS/10°С )

0.017

0.025

Общая ошибка (%FS)

0.02

0.03

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.017

0.03

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

0.03

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

700+7

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

700+7

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Баланс нуля (%FS)

1.0

Длина кабеля, м

9





Спецификация кабеля

4-х жильный экранированный в ПВХ оплетке
Ø 5 мм (5k-10k)
Ø 8 мм (30K-250k)

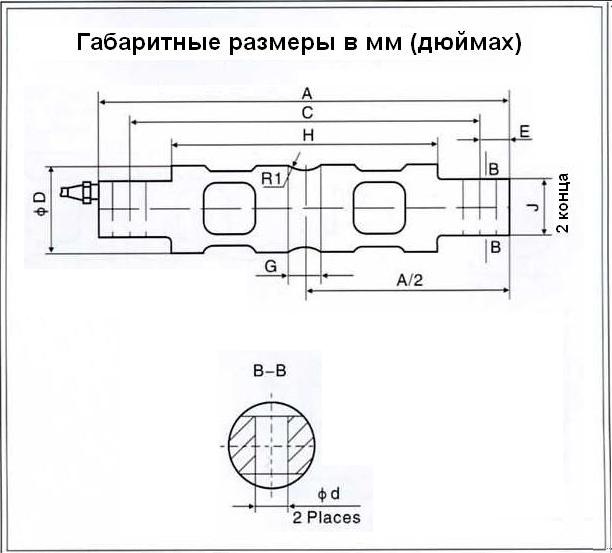

чертеж тензодатчика b9c, габаритные размеры


нагрузка

Собственный

 вес датчика, кг

Размеры, мм

A

C

H

G

ÆD

J

Æd

R1

E

5 - 10 Klb

2,2

206,2

174,6

133,1

15,7

43,2

28,4

16,7

12,1

15,7

20 Klb

3,8

206,2

174,6

133,1

21,3

49,5

28,4

16,7

12,1

15,7

30 - 75 Klb

9,5

260,4

215,9

165,1

25,4

76,2

60,2

26,9

25,4

22,4

90 - 100 Klb

13,1

285,8

241,3

190,2

31,0

88,9

63,5

26,9

38,1

22,4

150 Klb

15,5

285,8

241,3

190,2

31,0

99,1

71,1

26,9

38,1

22,4

200 - 250 Klb

44,6

408,9

330,3

254,0

31,7

136,6

116,8

39,6

50,8

39,4
