Тензодатчик B9B1

Материал - нержавеющая сталь марки 17-4PH
Применение - платформенные весы, автомобильные весы, различные весовые устройства.

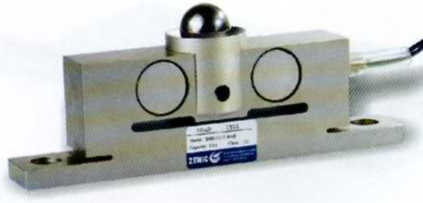

тензодатчик B9B1




Номинальная нагрузка

Класс точности

Модель

2 т

C3

B9B1-C3-2t-4B


ПОДКЛЮЧЕНИЕ
Красный Питание (+)Черный Питание (-)Зеленый Сигнал (+)Белый Сигнал (-)Прозрачный(Экран)


Технические характеристики

Класс точности

C3

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

1.2+0.004

Температ. отклонение нуля( %FS/10°С )

0.018

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

700+7

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

700+7

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Балансировка нуля (%FS)

2.5

Длина кабеля, м

4





Спецификация кабеля

4-х жильный экранированный в ПВХ оплетке

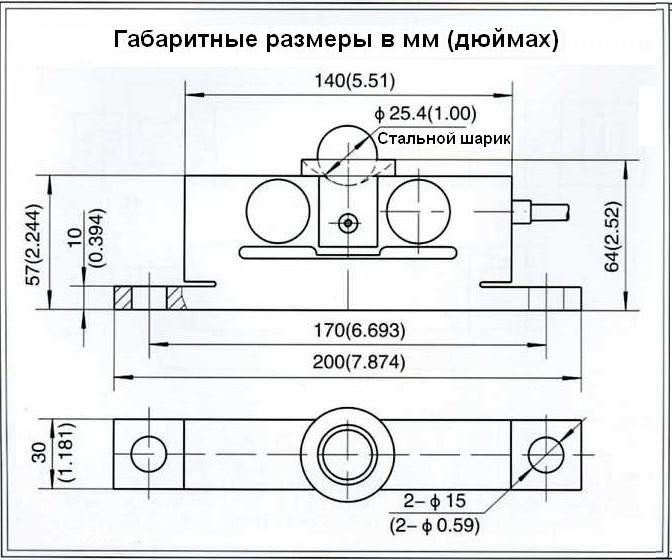

чертеж тензодатчика l3v, габаритные размеры
