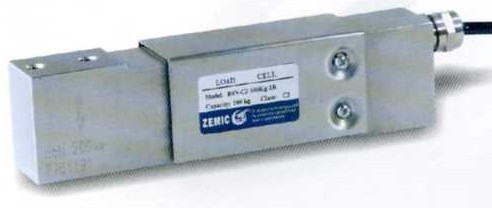

Тензодатчик B6N

Материал - нержавеющая сталь марки 17-4PH.
Класс точности - С3
Применение - электронное весовое и измерительное оборудование.
тензодатчик B6N




Номинальная нагрузка

Модель

15 кг

B6N-C3-15kg-1B6

20 кг

B6N-C3-20kg-1B6

30 кг

B6N-C3-30kg-1B6

50 кг

B6N-C3-50kg-1B6

75 кг

B6N-C3-75kg-1B6

100кг

B6N-C3-100kg-1B6

150кг

B6N-C3-150kg-1B6

200кг

B6N-C3-200kg-1B6

ПОДКЛЮЧЕНИЕ
Красный Питание (+) Черный Питание (-) Белый Сигнал (-) Зеленый Сигнал (+) Желтый Сенсор (+) Голубой Сенсор(-) Прозрачный (Экран)

Технические характеристики

Класс точности

C3

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

2.0+0.2

Температ. отклонение нуля( %FS/10°С )

0.017

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 -+40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 -+65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 -12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

383+4

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3.5

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Балансировка нуля (%FS)

1.0

Длина кабеля, м

1

Погрешность при эксцентричной нагрузке (OIML R76), %

0.02

Спецификация кабеля

6-ти жильный экранированный в ПВХ оплетке

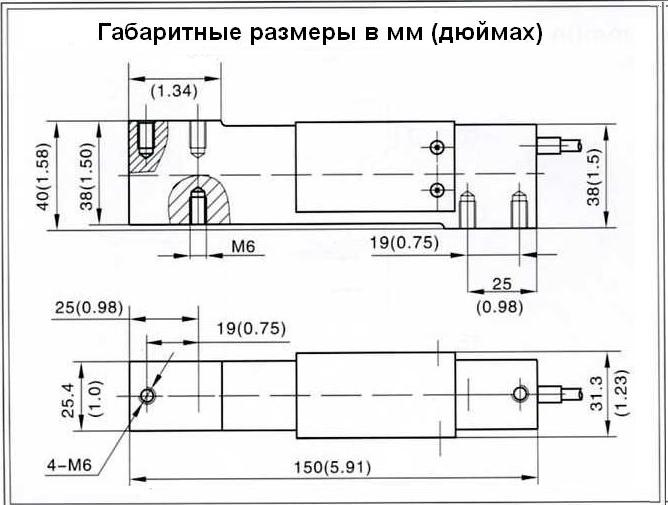

чертеж тензодатчика b6n, габаритные размеры
