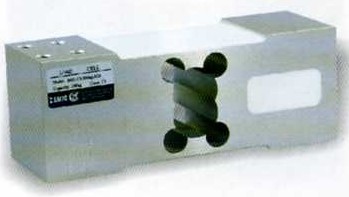

Тензодатчик B6G

Материал - нержавеющая сталь марки 17-4PH.
Класс точности - С3
Применение - платформенные весы на базе одного или двух датчиков.
Рекомендуемый размер платформы: 600x600мм
тензодатчик B6G




Номинальная нагрузка

Модель

100кг

B6G-C3-100kg-3B6

150кг

B6G-C3-150kg-3B6

200кг

B6G-C3-200kg-3B6

250кг

B6G-C3-250kg-3B6

300кг

B6G-C3-300kg-3B6

500кг

B6G-C3-500kg-3B6

600кг

B6G-C3-600kg-3B6

ПОДКЛЮЧЕНИЕ
Красный Питание (+) Черный Питание (-) Зеленый Сигнал (+) Белый Сигнал (-)  Голубой Сенсор(+) Желтый Сенсор(-) Прозрачный(Экран)

Технические характеристики

Класс точности

C3

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

 2.0+0.2

Температ. отклонение нуля( %FS/10°С )

0.017

Общая ошибка (%FS)

 0.02

Диапазон термокомпенсации, °С

-10 -+40

Нелинейность (%FS)

 0.017

Рабочий диапазон температур, °С

-35 -+65

Гистерезис (%FS)

 0.01

Диапазон напряжения питания (В)

 5 -12(DC)

Ползучесть(%FS/30мин)

 0.015

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

 409+6

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

 350+3

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP65

Балансировка нуля (%FS)

 2.0

Длина кабеля, м

3

Погрешность при эксцентричной нагрузке (OIML R76), %

0.02

Спецификация кабеля

6-ти жильный экранированный Ø 6мм

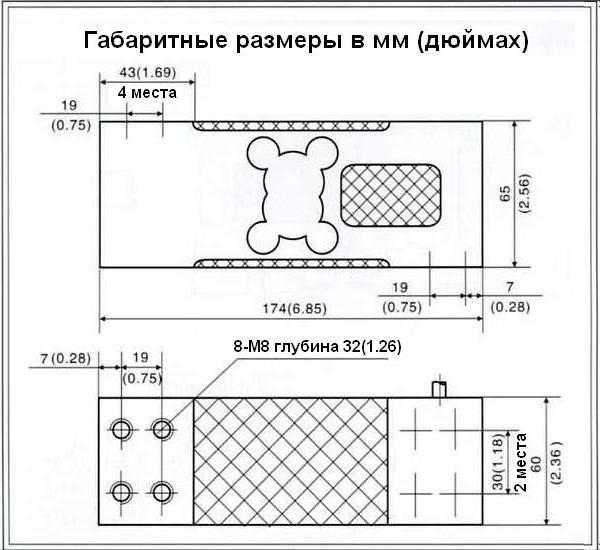

чертеж тензодатчика b6g, габаритные размеры
