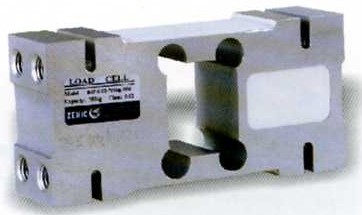

Тензодатчик B6F

Материал - нержавеющая сталь марки 17-4PH.
Применение - платформенные весы на базе одного или двух датчиков.
Класс точности - С3

Рекомендуемый размер платформы:
100-200 кг 400x400мм
250-500 кг 600x800мм
750-2000кг1200x1200мм
тензодатчик B6F




Номинальная нагрузка

Модель

100кг

B6F-C3-100kg-3B6

150кг

B6F-C3-150kg-3B6

200кг

B6F-C3-200kg-3B6

250кг

B6F-C3-250kg-3B6

500кг

B6F-C3-500kg-3B6

750кг

B6F-C3-750kg-3B6

1.0т

B6F-C3-1000kg-3B6

2.0т

B6F-C3-2000kg-3B6


ПОДКЛЮЧЕНИЕ

Красный Питание (+)  Желтый Питание (-)  Голубой Сигнал (+) Белый Сигнал (-) Коричневый Сенсор(+) Черный Сенсор (-) Прозрачный(Экран)

Технические характеристики

Класс точности

C3

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

 2.0+0.2

Температ. отклонение нуля( %FS/10°С )

0.017

Общая ошибка (%FS)

 0.02

Диапазон термокомпенсации, °С

 -10 -+40

Нелинейность (%FS)

 0.017

Рабочий диапазон температур, °С

-35 -+65

Гистерезис (%FS)

 0.01

Диапазон напряжения питания (В)

 5 - 12(DC)

Ползучесть(%FS/30мин)

 0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

 409+6

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

 350+3

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP65

Баланс нуля (%FS)

 2.0

Длина кабеля, м

3

Погрешность при эксцентричной нагрузке (OIML R76), %

0.02

Спецификация кабеля

6-ти жильный экранированный

Ø 6,2мм

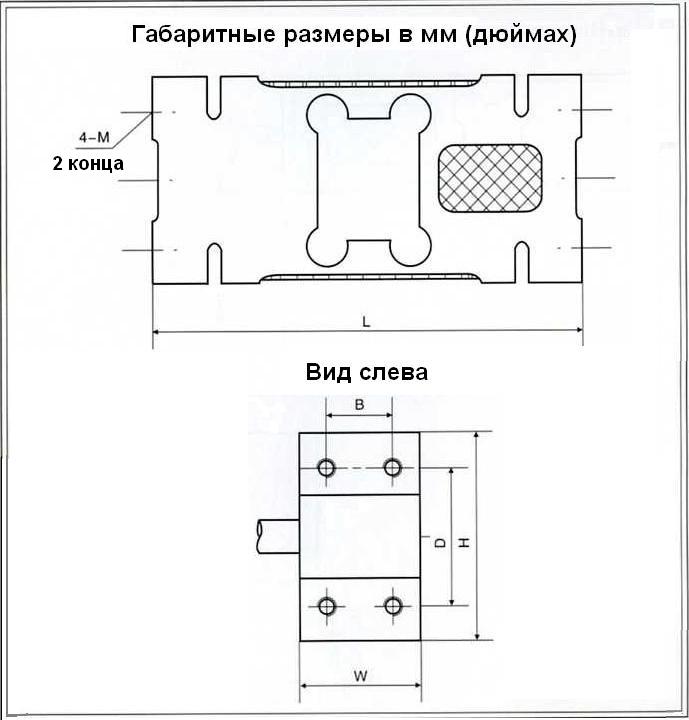

чертеж тензодатчика b6g, габаритные размеры


размеры

нагрузка

L

W

H

D

B

M

100 - 200 кг

156

44

75

50

24

M12

250 - 500 кг

146

60

95

70

36

M12

750 - 2000 кг

176

76

125

95

46

M16
