Тензодатчик B3G

Особенности исполнения :
Принцип работы - сжатие и растяжение. Материал - нержавеющая сталь марки 17-4PH.
Применение - подвесные, конверсионные, бункерные весы и другое электронное весовое оборудование.

Узлы встройки - HL-3-001/002, HL-3-003, HL-3-004
тензодатчик B3G




Номинальная нагрузка

Класс точности

Модель

50 кг

C3

B3G-C3-50kg-6B

100 кг

C3

B3G-C3-100kg-6B

250 кг

C3

B3G-C3-250kg-6B

500 кг

C3

B3G-C3-500kg-6B

1 т

C3

B3G-C3-1.0t-6B

2.5 т

C3

B3G-C3-2.5t-6B

5.0 т

C3

B3G-C3-5.0t-6B

7.5 т

C3

B3G-C3-7.5t-6B

10 т

C3

B3G-C3-10t-6B

50lb

N3

B3G-N3-50-6YB

75lb

N3

B3G-N3-75-6YB

100lb

N10

B3G-N10-100-6YB

150lb

N10

B3G-N10-150-6YB

200lb

N10

B3G-N10-200-6YB

250lb

N10

B3G-N10-250-6YB

300lb

N10

B3G-N10-300-6YB

500lb

N10

B3G-N10-500-6YB

750lb

N10

B3G-N10-750-6YB

1Klb

N10

B3G-N10-1K-6YB

1.5Klb

N10

B3G-N10-1.5K-6YB

2Klb

N10

B3G-N10-2.0K-6YB

2.5Klb

N10

B3G-N10-2.5K-6YB

3Klb

N10

B3G-N10-3K-6YB

5Klb

N10

B3G-N10-5K-6YB

10Klb

N10

B3G-N10-10K-6YB

15Klb

N3

B3G-N3-15K-6YB

20Klb

N3

B3G-N3-20K-6YB

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

OIML
R60 C3

NTEPIII
IIIL

N3

Температ. отклонение чувствительности (%FS/10°С )

0.014

0.02

Номинальная чувствительность (мВ/В)

3.0+0.008

Температ. отклонение нуля (%FS/10°С)

0.017

0.02

Общая ошибка (%FS)

0.02

0.03

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.02

0.03

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть (%FS/30мин)

0.02

0.03

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление (Ω)

430+60

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3.5

Разрушающая нагрузка (%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN60529

IP67

Баланс нуля (%FS)

1.0

Длина кабеля, м

6





Спецификация кабеля

4-х жильный экранированный Ø 5мм в ПВХ оплетке

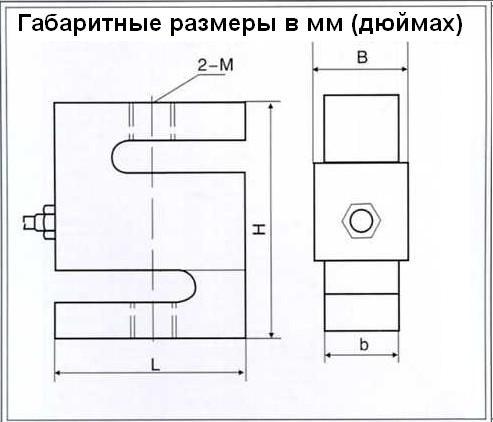

чертеж тензодатчика hm8, габаритные размеры


размеры

нагрузка

L

H

b

B

M

50 - 100 кг, 50 - 300 lb

50,8

60,96

11,68

15,06

M8 (1/4-28UNF)

250 - 500 кг, 0,5 - 1,5 Klb

50,8

60,96

11,68

21,41

M12 (1/2-20UNF)

1 т, 2 - 2,5 Klb

50,8

60,96

24,38

27,76

M12 (1/2-20UNF)

2,5 т, 3 Klb

76,2

99,06

24,38

27,76

M20х1,5 (1/2-20UNF)

5 Klb

76,2

99,06

24,38

27,76

3/4-16UNF

5 т, 10 Klb

74,68

99,06

30,74

38,12

M20х1,5 (3/4-16UNF)

7,5 т, 15 Klb

87,38

139,7

37,08

40,46

M24х2 (1-14UNF)

10 т, 20 Klb

112,78

177,8

42,93

46,31

M30х2 (5/4-12UNF)
